TELESCOPING CYLINDER I D00631141900000000ZY

TELESCOPING CYLINDER I D00631141900000000ZY

← AUXILIARY HOOK D1090400072ZY TELESCOPING CYLINDER II D00631145300000000ZY →

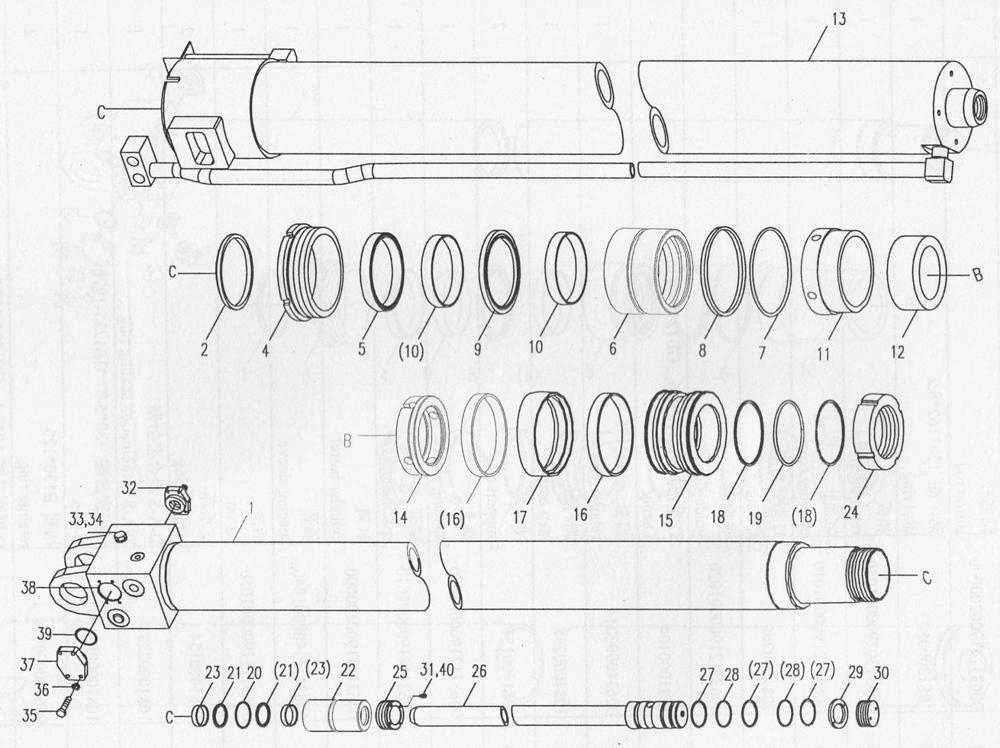

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:piston rod
Каталожный номер:00631141900200000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:150*162*8.2 dust ring
Каталожный номер:1081200050
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:retaining plate
Каталожный номер:00631121900001010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:cylinder cover
Каталожный номер:00631301900001010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:U-ring
Каталожный номер:1081000269
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:guide sleeve
Каталожный номер:00631121900001020
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:190*8.6 GB1235-1976 O-ring
Каталожный номер:1081000104
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:A190*175 retainer ring
Каталожный номер:006340000044
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:step seal
Каталожный номер:1081000258
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:spacing sleeve
Каталожный номер:1081400151
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:spacing sleeve
Каталожный номер:00631121900001030
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:cylinder barrel
Каталожный номер:00631141900001010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:spacing sleeve
Каталожный номер:00631121900001040
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:piston
Каталожный номер:00631141900400000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:support ring
Каталожный номер:00631121900001050
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:D-A-S combination sealing ring
Каталожный номер:1081400154
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:130*5.7 GB1235-1976 O-ring
Каталожный номер:1081000223
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:B130*120
Каталожный номер:1081000082
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:retainer ring
Каталожный номер:006340000066
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:О 60*3.1 GB1235-1976 O-ring
Каталожный номер:1081000009
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:T-type Glyd-ring
Каталожный номер:1081000368
Комплект:2
Примечание:
