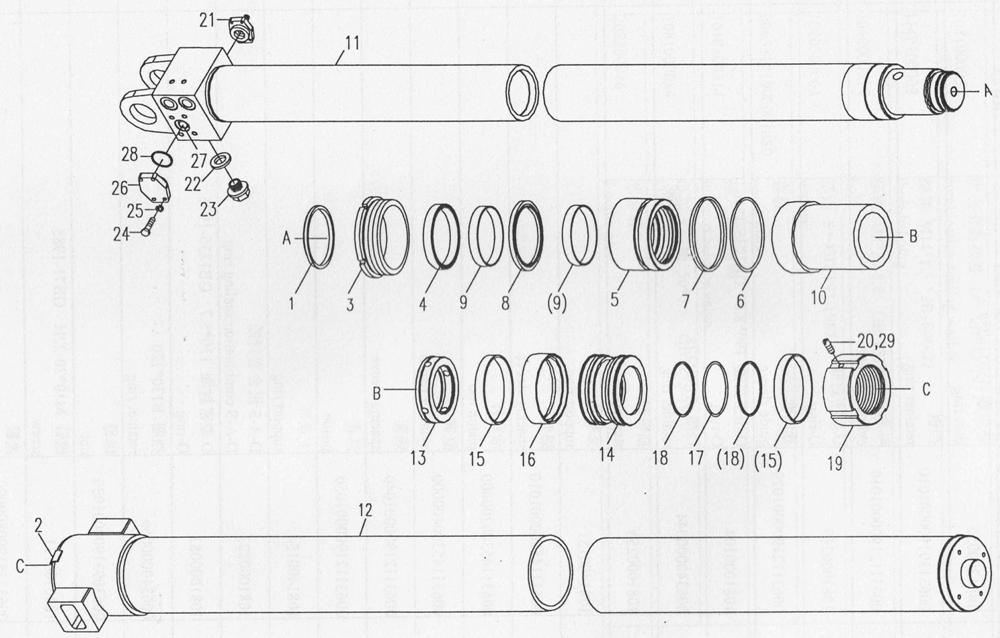

TELESCOPING CYLINDER II D00631145300000000ZY

← TELESCOPING CYLINDER I D00631141900000000ZY DERRICKING CYLINDER D1010200007ZY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:150*162*8.2 dust ring

Каталожный номер:1081200050

Комплект:1

Примечание:

№ на схеме:2

Наименование:retainer ring

Каталожный номер:00631301900001010

Комплект:1

Примечание:

№ на схеме:3

Наименование:cylinder cover

Каталожный номер:00631121900001010

Комплект:1

Примечание:

№ на схеме:4

Наименование:U-ring

Каталожный номер:1081000269

Комплект:1

Примечание:

№ на схеме:5

Наименование:guide sleeve

Каталожный номер:00631121900001020

Комплект:1

Примечание:

№ на схеме:6

Наименование:O 190*8.6 GB1235-1976 O-ring

Каталожный номер:1081000104

Комплект:1

Примечание:

№ на схеме:7

Наименование:A190*175 retainer ring

Каталожный номер:006340000044

Комплект:1

Примечание:

№ на схеме:8

Наименование:step seal

Каталожный номер:1081000258

Комплект:1

Примечание:

№ на схеме:9

Наименование:support ring

Каталожный номер:1081400151

Комплект:2

Примечание:

№ на схеме:10

Наименование:spacing sleeve

Каталожный номер:00631145300001010

Комплект:1

Примечание:

№ на схеме:11

Наименование:piston rod

Каталожный номер:00631145300200000

Комплект:1

Примечание:

№ на схеме:12

Наименование:cylinder barrel

Каталожный номер:00631145300400000

Комплект:1

Примечание:

№ на схеме:13

Наименование:spacing sleeve

Каталожный номер:00631121900001040

Комплект:1

Примечание:

№ на схеме:14

Наименование:piston

Каталожный номер:00631121900001050

Комплект:1

Примечание:

№ на схеме:15

Наименование:support ring

Каталожный номер:1081400154

Комплект:2

Примечание:

№ на схеме:16

Наименование:D-A-S combination sealing ring

Каталожный номер:1081000223

Комплект:1

Примечание:

№ на схеме:17

Наименование:О 130*5.7 GB1235-1976 O-ring

Каталожный номер:1081000083

Комплект:1

Примечание:

№ на схеме:18

Наименование:B130*120 retainer ring

Каталожный номер:006340000066

Комплект:2

Примечание:

№ на схеме:19

Наименование:nut

Каталожный номер:00630931900001030

Комплект:1

Примечание:

№ на схеме:20

Наименование:M10*20-22H GB71-1985 screw

Каталожный номер:1040100121

Комплект:1

Примечание:

№ на схеме:21

Наименование:cover plate

Каталожный номер:00633141900800000

Комплект:1

Примечание:

№ на схеме:22

Наименование:14 JB982-1977 :ombination sealing washer

Каталожный номер:1081000054

Комплект:1

Примечание:

№ на схеме:23

Наименование:M14* 1.5 JB1000-77 breaded plug

Каталожный номер:1140100009

Комплект:1

Примечание:

№ на схеме:24

Наименование:M8*30-8.8 GB/T5783-2000 bolt

Каталожный номер:1040000018

Комплект:8

Примечание:

№ на схеме:25

Наименование:8 GB/T93-1987 washer

Каталожный номер:1040300063

Комплект:8

Примечание:

№ на схеме:26

Наименование:cover plate

Каталожный номер:00633141900001080

Комплект:1

Примечание:

№ на схеме:27

Наименование:inserted balance valve

Каталожный номер:1010300314

Комплект:1

Примечание:

№ на схеме:28

Наименование:50*3.5 GB1235-1976 O-ring

Каталожный номер:1081000034

Комплект:2

Примечание:

№ на схеме:29

Наименование:Loctite glue

Каталожный номер:202230016

Комплект:0.01kg

Примечание:
