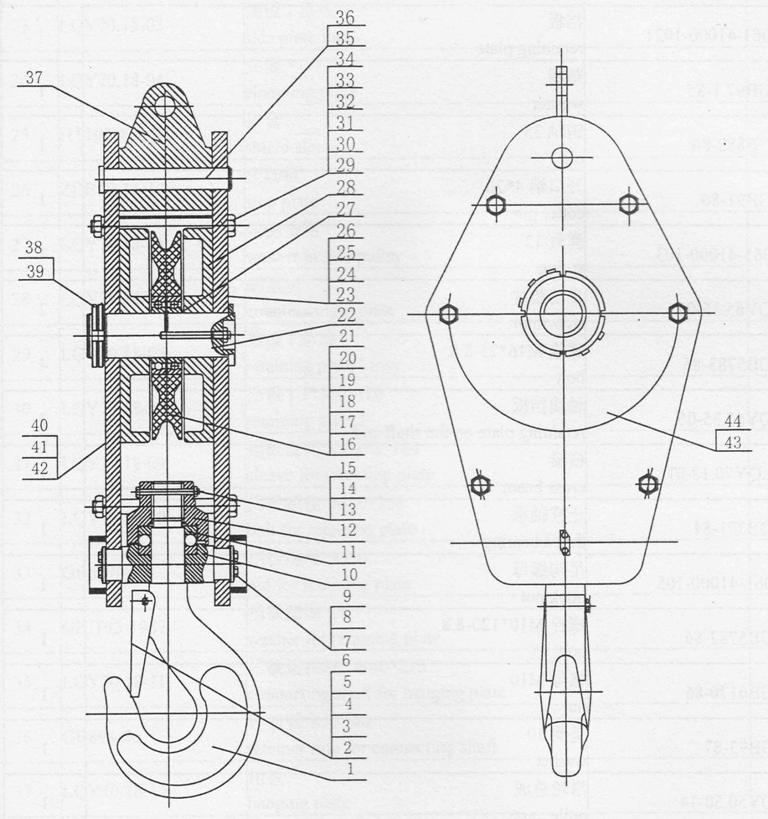

AUXILIARY HOOK D1090400072ZY

← AUXILIARY HOOK D1090400019ZY TELESCOPING CYLINDER I D00631141900000000ZY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:hook

Каталожный номер:061-41000-1011

Комплект:1

Примечание:

№ на схеме:2

Наименование:retaining plate

Каталожный номер:061-41000-1021

Комплект:1

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:GB97.1-85

Комплект:1

Примечание:

№ на схеме:4

Наименование:35 pin

Каталожный номер:GB882-86

Комплект:1

Примечание:

№ на схеме:5

Наименование:4*26 cotter pin

Каталожный номер:GB91-86

Комплект:1

Примечание:

№ на схеме:6

Наименование:12 spring

Каталожный номер:061-41000-103

Комплект:1

Примечание:

№ на схеме:7

Наименование:stop shim

Каталожный номер:QY65.35-06

Комплект:2

Примечание:

№ на схеме:8

Наименование:M16*25-8.8 bolt

Каталожный номер:GB5783-85

Комплект:4

Примечание:

№ на схеме:9

Наименование:retaining plate on the shaft end

Каталожный номер:QY65.35-05

Комплект:2

Примечание:

№ на схеме:10

Наименование:cross beam

Каталожный номер:LQY70.18-01

Комплект:1

Примечание:

№ на схеме:11

Наименование:thrust bearing

Каталожный номер:GB301-84

Комплект:1

Примечание:

№ на схеме:12

Наименование:hook nut

Каталожный номер:061-41000-105

Комплект:1

Примечание:

№ на схеме:13

Наименование:М10*120-8.8 bolt

Каталожный номер:GB5782-86

Комплект:1

Примечание:

№ на схеме:14

Наименование:M10 nut

Каталожный номер:GB6170-86

Комплект:1

Примечание:

№ на схеме:15

Наименование:10 washer

Каталожный номер:GB93-87

Комплект:1

Примечание:

№ на схеме:16

Наименование:pulley assy

Каталожный номер:QY50.50-14

Комплект:1

Примечание:

№ на схеме:17

Наименование:pulley

Каталожный номер:QY50.50-15

Комплект:1

Примечание:

№ на схеме:18

Наименование:radial bearing

Каталожный номер:GB/T276-94

Комплект:2

Примечание:

№ на схеме:19

Наименование:retainer ring

Каталожный номер:QY50.50-16

Комплект:1

Примечание:

№ на схеме:20

Наименование:spacing ring

Каталожный номер:QY50.50-17

Комплект:1

Примечание:

№ на схеме:21

Наименование:oil ball

Каталожный номер:GB1152-74

Комплект:1

Примечание:

№ на схеме:22

Наименование:pulley spindle

Каталожный номер:LQY70.18-02

Комплект:

Примечание:

№ на схеме:23

Наименование:side plate I assy

Каталожный номер:LQY70.18-03

Комплект:2

Примечание:

№ на схеме:24

Наименование:clamping plate

Каталожный номер:LQY70.18-04

Комплект:2

Примечание:

№ на схеме:25

Наименование:shield sleeve

Каталожный номер:HT100-120-25

Комплект:2

Примечание:

№ на схеме:26

Наименование:stop plate

Каталожный номер:ZDB50-15-10

Комплект:1

Примечание:

№ на схеме:27

Наименование:washer beside pulley

Каталожный номер:LQY70.18-05

Комплект:2

Примечание:

№ на схеме:28

Наименование:counterweight plate

Каталожный номер:LQY70.18-06

Комплект:2

Примечание:

№ на схеме:29

Наименование:retaining plate I assy

Каталожный номер:LQY70.18-07

Комплект:1

Примечание:

№ на схеме:30

Наименование:I 3*350*180 retaining plate I

Каталожный номер:LQY70.18-08

Комплект:1

Примечание:

№ на схеме:31

Наименование:G28*3*184 sleeve for retaining plate

Каталожный номер:LQY70.18-09

Комплект:6

Примечание:

№ на схеме:32

Наименование:M20*258 bolt for retaining plate

Каталожный номер:LQY70.18-10

Комплект:6

Примечание:

№ на схеме:33

Наименование:M20 nut for retaining plate

Каталожный номер:GB6170-86

Комплект:6

Примечание:

№ на схеме:34

Наименование:20 washer for retaining plate

Каталожный номер:GB/T93-1987

Комплект:6

Примечание:

№ на схеме:35

Наименование:ф40*218 connecting shaft for hanging plate

Каталожный номер:LQY70.18-11

Комплект:1

Примечание:

№ на схеме:36

Наименование:40 retainer rins for connecting shaft

Каталожный номер:GB894-86

Комплект:1

Примечание:

№ на схеме:37

Наименование:hanging plate

Каталожный номер:LQY70.18-12

Комплект:1

Примечание:

№ на схеме:38

Наименование:stop washer

Каталожный номер:GB858-88

Комплект:1

Примечание:

№ на схеме:39

Наименование:M80*2 locking nut

Каталожный номер:GB812-88

Комплект:2

Примечание:

№ на схеме:40

Наименование:side plate I assy.

Каталожный номер:LQY70.18-13

Комплект:1

Примечание:

№ на схеме:41

Наименование:clamping plate

Каталожный номер:LQY70.18-04

Комплект:1

Примечание:

№ на схеме:42

Наименование:pulley spindle

Каталожный номер:HT100-120-25

Комплект:1

Примечание:

№ на схеме:43

Наименование:retaining plate II assy

Каталожный номер:LQY70.18-14

Комплект:1

Примечание:

№ на схеме:44

Наименование:retaining plate II

Каталожный номер:LQY70.18-15

Комплект:1

Примечание:
