Узел вала гидронасосов

← Корпус гтр (sc9d220g2) Гидротрансформатор (часть 1) →

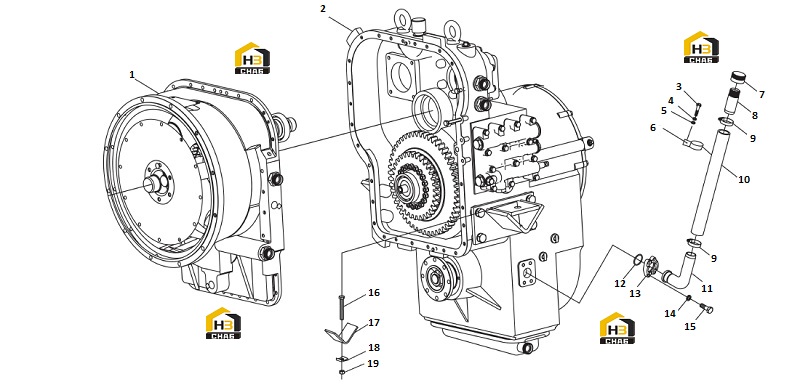

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Torque

Каталожный номер:52C0164

Комплект:1

Примечание:

№ на схеме:2

Наименование:Transmission

Каталожный номер:42C0121

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:00B0165

Комплект:1

Примечание:GB5783-86 M8X12

№ на схеме:4

Наименование:Washer

Каталожный номер:06B0009

Комплект:1

Примечание:GB93-87 8

№ на схеме:5

Наименование:Washer

Каталожный номер:06B0056

Комплект:1

Примечание:GB95-85 8

№ на схеме:6

Наименование:Clamp

Каталожный номер:82A0040

Комплект:1

Примечание:

№ на схеме:7

Наименование:Cover

Каталожный номер:52A0012

Комплект:1

Примечание:403059

№ на схеме:8

Наименование:Tube

Каталожный номер:34A0003

Комплект:1

Примечание:403060

№ на схеме:9

Наименование:Clamp

Каталожный номер:24B0131

Комплект:2

Примечание:JB/T 8870-1999 32-50

№ на схеме:10

Наименование:Hose

Каталожный номер:07C0068

Комплект:1

Примечание:38x690

№ на схеме:11

Наименование:Tube

Каталожный номер:36A1027

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:10B0003

Комплект:1

Примечание:GB1235-76 45x3.5

№ на схеме:13

Наименование:Flange

Каталожный номер:58A0020

Комплект:1

Примечание:407021

№ на схеме:14

Наименование:Washer

Каталожный номер:06B0003

Комплект:4

Примечание:GB93-87 10

№ на схеме:15

Наименование:Bolt

Каталожный номер:00B0022

Комплект:4

Примечание:GB5783-86 M10x30

№ на схеме:16

Наименование:Bolt

Каталожный номер:01B0959

Комплект:2

Примечание:GB5782-86 M18x125

№ на схеме:17

Наименование:Rubber spacer

Каталожный номер:21B0046

Комплект:2

Примечание:403031A

№ на схеме:18

Наименование:Washer

Каталожный номер:55A0016

Комплект:2

Примечание:403035

№ на схеме:19

Наименование:Nut

Каталожный номер:03B0654

Комплект:2

Примечание:GB889-86 M18
