Гидротрансформатор (часть 1)

← Узел вала гидронасосов Гидротрансформатор (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

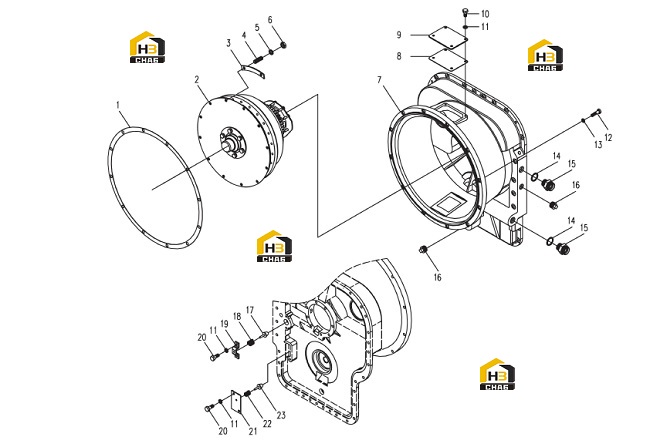

№ на схеме:1

Наименование:Gasket

Каталожный номер:54B0006

Комплект:1

Примечание:402211

№ на схеме:2

Наименование:Torque core

Каталожный номер:52C0053

Комплект:1

Примечание:

№ на схеме:3

Наименование:Spacer

Каталожный номер:55A0173

Комплект:6

Примечание:YJSW315-6-02

№ на схеме:4

Наименование:Bolt

Каталожный номер:05B0009

Комплект:12

Примечание:GB898-86 AM10x1x18

№ на схеме:5

Наименование:Washer

Каталожный номер:06B0003

Комплект:12

Примечание:GB93-87 10

№ на схеме:6

Наименование:Nut

Каталожный номер:03B0029

Комплект:12

Примечание:GB6173-86 M10x1

№ на схеме:7

Наименование:Housing

Каталожный номер:70A0031

Комплект:1

Примечание:YJSW315-6-01C

№ на схеме:8

Наименование:Gasket

Каталожный номер:55A0179

Комплект:1

Примечание:YJSW315-6-12

№ на схеме:9

Наименование:Plate

Каталожный номер:55A0178

Комплект:1

Примечание:YJSW315-6-10

№ на схеме:10

Наименование:Bolt

Каталожный номер:00B0036

Комплект:4

Примечание:GB5783-86 M8x16

№ на схеме:11

Наименование:Washer

Каталожный номер:06B0009

Комплект:40

Примечание:GB93-87 8

№ на схеме:12

Наименование:Bolt

Каталожный номер:00B0166

Комплект:12

Примечание:GB5783-86 M12x45

№ на схеме:13

Наименование:Washer

Каталожный номер:06B0013

Комплект:18

Примечание:GB93-87 12

№ на схеме:14

Наименование:Washer

Каталожный номер:06B0072

Комплект:2

Примечание:GB982-77 30

№ на схеме:15

Наименование:Connector

Каталожный номер:00A0039

Комплект:2

Примечание:403063B M30x1.5

№ на схеме:16

Наименование:Plug

Каталожный номер:03B0184

Комплект:2

Примечание:YJSW315-6-22 ZG3/4"

№ на схеме:17

Наименование:Valve stem

Каталожный номер:73A0009

Комплект:1

Примечание:YJSW315-6-24

№ на схеме:18

Наименование:Spring

Каталожный номер:27B0034

Комплект:1

Примечание:YJSW315-6-25

№ на схеме:19

Наименование:Valve cover

Каталожный номер:52A0223

Комплект:1

Примечание:YJSW315-6-26

№ на схеме:20

Наименование:Bolt

Каталожный номер:00B0017

Комплект:4

Примечание:GB5783-87 M8x20

№ на схеме:21

Наименование:Plate

Каталожный номер:55A0177

Комплект:1

Примечание:YJSW315-6-30

№ на схеме:22

Наименование:Spring

Каталожный номер:27B0035

Комплект:1

Примечание:YJSW315-6-29

№ на схеме:23

Наименование:Valve stem

Каталожный номер:73A0008

Комплект:1

Примечание:YJSW315-6-31
