Корпус гтр (sc9d220g2)

Корпус гтр (sc9d220g2)

← Корпус гтр (sc11cb220g2b1) Узел вала гидронасосов →

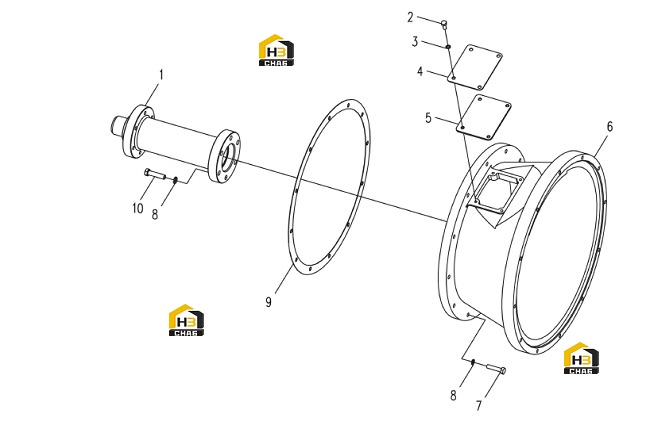

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Shaft
Каталожный номер:61A0228
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:00B0019
Комплект:4
Примечание:GB5783-86 M8X15
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:06B0009
Комплект:4
Примечание:GB93-87 8
0 ₽
шт
№ на схеме:4
Наименование:Plate
Каталожный номер:11A0147
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Spacer
Каталожный номер:14B0019
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sleeve
Каталожный номер:39A0176
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:01B0008
Комплект:12
Примечание:GB5782-86 M12X45
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:06B0013
Комплект:18
Примечание:GB93-87 12
0 ₽
шт
№ на схеме:9
Наименование:Gasket
Каталожный номер:54B0006
Комплект:1
Примечание:402211
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:01B0016
Комплект:6
Примечание:GB5782-86 M12X50
