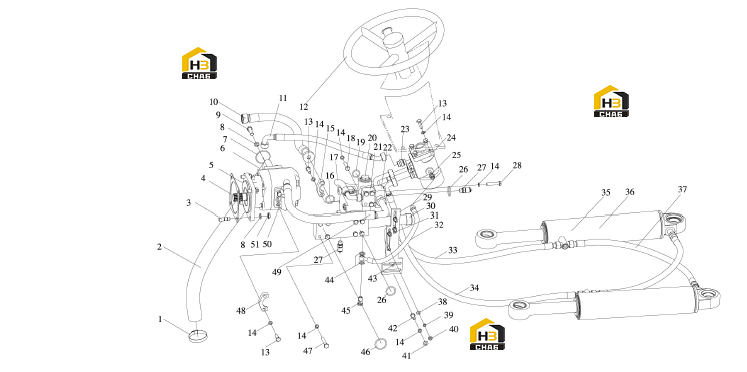

Система гидравлическая рулевого управления (версия 2)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:7
Каталожный номер:10B0014
Комплект:1
Примечание:GB/Т 3452.1-2005 47.5x3.55
№ на схеме:11
Каталожный номер:06C2821
Комплект:1
Примечание:20411/2049G-22-08x2W08x585V270/YNES(G15)
№ на схеме:13
Каталожный номер:00B0022
Комплект:4
Примечание:GB/T 5783-2000 М10хЗ0
№ на схеме:16
Каталожный номер:10B0061
Комплект:1
Примечание:GB/T 3452.1-2005 30x3.55
№ на схеме:17
Каталожный номер:06C2818
Комплект:1
Примечание:20411/20491G-22-08x2W08x470(G15)
№ на схеме:18
Каталожный номер:00B0280
Комплект:4
Примечание:GB/T 5783-2000 M10x45
№ на схеме:19
Каталожный номер:10B0217
Комплект:1
Примечание:GB/T 3452.1-2005 25x3.55
№ на схеме:24
Каталожный номер:44C0004
Комплект:1
Примечание:BZZ6-1000
№ на схеме:26
Каталожный номер:10B0013
Комплект:1
Примечание:GB/T 3452.1-2005 32.5x3.55
№ на схеме:28
Каталожный номер:00B0212
Комплект:4
Примечание:GB/T 5783-2000 M10x50
№ на схеме:32
Каталожный номер:06C2426
Комплект:1
Примечание:70011-14-05/20411-16-05x1W05x460
№ на схеме:33
Каталожный номер:06C2820
Комплект:1
Примечание:20411/20491-22-08x2W08-1150+HPS-21 H=80(G15)
№ на схеме:34
Каталожный номер:06C2195
Комплект:1
Примечание:20411/20491-22-08x2W08-1080+HPS-21(G15)
№ на схеме:37
Каталожный номер:06C1798
Комплект:2
Примечание:20411-22-08x2W08-700+HPS-21(G15)
№ на схеме:42
Каталожный номер:00B0028
Комплект:2
Примечание:GB/T 5783-2000 М10х25
№ на схеме:46
Каталожный номер:10B0055
Комплект:1
Примечание:GB/Т 3452.1-2005 37.5x3.55
№ на схеме:47
Каталожный номер:00B0156
Комплект:8
Примечание:GB/T 5783-2000 М10х65
№ на схеме:48
Каталожный номер:58A0565
Комплект:2
Примечание:SAE J51811/4(58.7x30.2,M10)
№ на схеме:49
Каталожный номер:06C2819
Комплект:1
Примечание:20491G-30-12x2W12x640V280H=120
