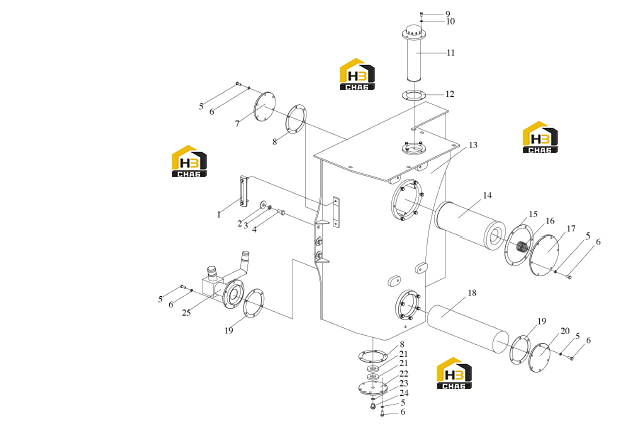

Бак гидравлический

← Система гидравлическая рулевого управления (версия 2) Система тормозная (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil level indicator lamp

Каталожный номер:60C0201

Комплект:1

Примечание:YWZ-150

№ на схеме:2

Наименование:Washer

Каталожный номер:06B0028

Комплект:6

Примечание:GB/Т 96.1-2002 16

№ на схеме:3

Наименование:Washer

Каталожный номер:06B0020

Комплект:6

Примечание:GB 93-1987 16

№ на схеме:4

Наименование:Bolt

Каталожный номер:00B0016

Комплект:6

Примечание:GB/T 5783-2000 М16х35

№ на схеме:5

Наименование:Bolt

Каталожный номер:00B0028

Комплект:36

Примечание:GB/T 5783-2000 М10х25

№ на схеме:6

Наименование:Washer

Каталожный номер:06B0003

Комплект:36

Примечание:GB 93-1987 10

№ на схеме:7

Наименование:Flange

Каталожный номер:52A1284

Комплект:2

Примечание:

№ на схеме:8

Наименование:Spacer

Каталожный номер:55A1199

Комплект:3

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:02B0038

Комплект:4

Примечание:GB/T 5783-2000 М8х18

№ на схеме:10

Наименование:Washer

Каталожный номер:06B0027

Комплект:4

Примечание:GB/T 97.1-2002 8

№ на схеме:11

Наименование:Air Filter

Каталожный номер:60C0334

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:55A1459

Комплект:1

Примечание:

№ на схеме:13

Наименование:Tank

Каталожный номер:04D0393

Комплект:1

Примечание:

№ на схеме:14

Наименование:Oil Filter

Каталожный номер:60C0349

Комплект:1

Примечание:

№ на схеме:15

Наименование:Spacer

Каталожный номер:55A1198

Комплект:1

Примечание:

№ на схеме:16

Наименование:Spring

Каталожный номер:29A0504

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bracket

Каталожный номер:00D3567

Комплект:1

Примечание:

№ на схеме:18

Наименование:Oil Filter

Каталожный номер:60C0335

Комплект:1

Примечание:

№ на схеме:19

Наименование:Spacer

Каталожный номер:55A1200

Комплект:2

Примечание:

№ на схеме:20

Наименование:Flange

Каталожный номер:52A0203

Комплект:1

Примечание:

№ на схеме:21

Наименование:Permanent magnet

Каталожный номер:64B0012

Комплект:2

Примечание:

№ на схеме:22

Наименование:Flange

Каталожный номер:00D3569

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:10B0295

Комплект:1

Примечание:GB/T 3452.1-2005 16x2.65

№ на схеме:24

Наименование:Bolt

Каталожный номер:00B1428

Комплект:1

Примечание:

№ на схеме:25

Наименование:Tube Assem.

Каталожный номер:17D2884

Комплект:1

Примечание:
