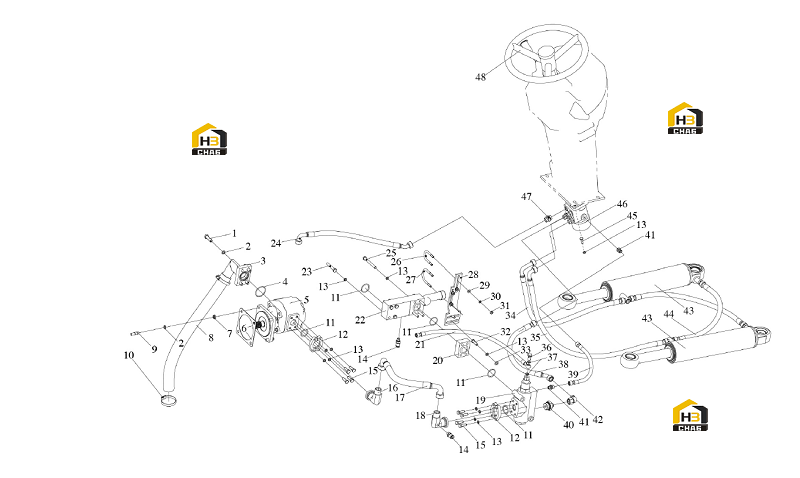

Система гидравлическая рулевого управления (версия 1)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:4
Каталожный номер:10B0014
Комплект:1
Примечание:GB/T 3452.1-2005 47.5x3.55
№ на схеме:12
Каталожный номер:58A0565
Комплект:4
Примечание:SAE J518 11/4(58.7x30.2, M10)
№ на схеме:15
Каталожный номер:00B0022
Комплект:8
Примечание:GB/T 5783-2000 М10хЗ0
№ на схеме:17
Каталожный номер:06C0113
Комплект:1
Примечание:20491G-30-12X2W12X400V0
№ на схеме:21
Каталожный номер:05C1056
Комплект:1
Примечание:S70011-12-05/20411G-1605X1W05X920
№ на схеме:23
Каталожный номер:01B0038
Комплект:4
Примечание:GB/T 5782-2000 M10x65
№ на схеме:24
Каталожный номер:06C2821
Комплект:1
Примечание:20441/20491G-22-08x2W08x585V270/YNES
№ на схеме:25
Каталожный номер:01B0221
Комплект:4
Примечание:GB/T 5782-2000 M10x95
№ на схеме:32
Каталожный номер:00B0028
Комплект:2
Примечание:GB/T 5783-2000 M10x25
№ на схеме:34
Каталожный номер:06C2820
Комплект:1
Примечание:20411/20491-22-08x2W08-1150+HPS-21 H=80
№ на схеме:35
Каталожный номер:06C2915
Комплект:1
Примечание:20411/20491-22-08x2W08-1080+HPS-21
№ на схеме:38
Каталожный номер:06C1795
Комплект:1
Примечание:20411G/20441G-22-08x2W08x480
№ на схеме:39
Каталожный номер:05C0673
Комплект:1
Примечание:20411G-16-05x1W05x400
№ на схеме:44
Каталожный номер:06C1798
Комплект:2
Примечание:20411G-22-28x2W08-700+HPS-21
№ на схеме:45
Каталожный номер:00B0022
Комплект:4
Примечание:GB/T 5783-2000 М10хЗ0
№ на схеме:46
Каталожный номер:44C0004
Комплект:1
Примечание:BZZ6-1000
