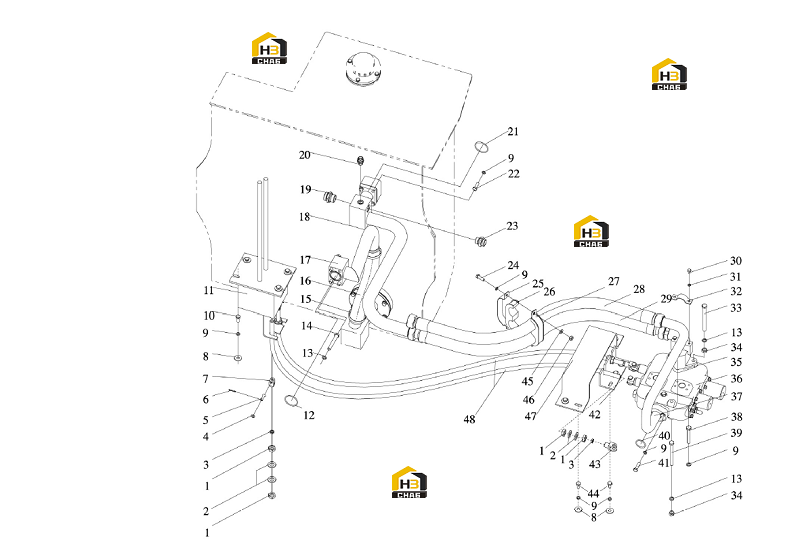

Гидроцилиндр рулевого механизма

Каталожный номер:03B0064

Комплект:8

Примечание:407625 M18x1.5

№ на схеме:2

Каталожный номер:06B0046

Комплект:8

Примечание:GB/Т 97.1-2002 18

№ на схеме:3

Каталожный номер:03B0035

Комплект:4

Примечание:GB/T 6172.1-2000 M10

№ на схеме:4

Каталожный номер:06B0027

Комплект:2

Примечание:GB/Т 97.1-2002 8

№ на схеме:5

Наименование:Pin

Каталожный номер:08B0008

Комплект:2

Примечание:GB/T 882-2008 В8х28

№ на схеме:6

Наименование:Pin

Каталожный номер:08B0009

Комплект:2

Примечание:GB/T 91-2000 3x20

№ на схеме:7

Каталожный номер:03A0019

Комплект:2

Примечание:407607

№ на схеме:8

Каталожный номер:06B0049

Комплект:11

Примечание:GB/T 96.1-2002 10

№ на схеме:9

Каталожный номер:06B0003

Комплект:21

Примечание:GB 93-1987 10

№ на схеме:10

Каталожный номер:00B0028

Комплект:4

Примечание:GB/T 5783-2000 М10х25

№ на схеме:11

Наименование:Hydraulic Control Group

Каталожный номер:44C0628

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-Ring

Каталожный номер:10B0014

Комплект:1

Примечание:GB/T3452.1-2005 47.5x3.55

№ на схеме:13

Каталожный номер:06B0013

Комплект:8

Примечание:GB 93-1987 12

№ на схеме:14

Каталожный номер:01B0009

Комплект:4

Примечание:GB/T 5782-2000 М12х85

№ на схеме:15

Наименование:Clamp

Каталожный номер:24B0026

Комплект:2

Примечание:JB/T8870-1999 50-70

№ на схеме:16

Наименование:Hose

Каталожный номер:05C0015

Комплект:1

Примечание:507009 1=560

№ на схеме:17

Наименование:Tube

Каталожный номер:17D2273

Комплект:1

Примечание:

№ на схеме:18

Наименование:Tube Assem.

Каталожный номер:02C0383

Комплект:1

Примечание:

№ на схеме:18

Наименование:Tube Assem.

Каталожный номер:02C0389

Комплект:1

Примечание:

№ на схеме:19

Каталожный номер:28B0120

Комплект:1

Примечание:GB/T 3733-2008 128E

№ на схеме:20

Каталожный номер:28B0124

Комплект:1

Примечание:GB/T 3733-2008 115E

№ на схеме:21

Наименование:O-ring

Каталожный номер:10B0011

Комплект:1

Примечание:GB/T 3452.1-2005 53x3.55

№ на схеме:22

Каталожный номер:00B0022

Комплект:4

Примечание:GB/T 5783-2000 М10хЗ0

№ на схеме:23

Каталожный номер:28B0121

Комплект:1

Примечание:GB/T 3733-2008 122E

№ на схеме:23

Каталожный номер:28B0122

Комплект:1

Примечание:GB/T 3733-2008 110E

№ на схеме:24

Каталожный номер:01B1118

Комплект:1

Примечание:GB/T 5782-2000 М10хЗ0

№ на схеме:25

Каталожный номер:20A2872

Комплект:1

Примечание:

№ на схеме:26

Наименование:Clamp

Каталожный номер:82A0588

Комплект:2

Примечание:

№ на схеме:27

Каталожный номер:20A2871

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:07C0807

Комплект:1

Примечание:F771C9C9303020-1160

№ на схеме:29

Наименование:Hose

Каталожный номер:07C0568

Комплект:1

Примечание:20411G-52-24x1W24x1160

№ на схеме:30

Каталожный номер:00B0019

Комплект:2

Примечание:GB/T 5783-2000 M8x15

№ на схеме:31

Каталожный номер:06B0009

Комплект:2

Примечание:GB 93-1987 8

№ на схеме:32

Наименование:Clamp

Каталожный номер:82A0579

Комплект:1

Примечание:

№ на схеме:33

Каталожный номер:01B0075

Комплект:2

Примечание:GB/T 5782-2000 М12x140

№ на схеме:34

Каталожный номер:03B0010

Комплект:4

Примечание:GB/T 6170-2000 М12

№ на схеме:35

Наименование:Tube

Каталожный номер:17D2267

Комплект:1

Примечание:

№ на схеме:36

Наименование:Valve

Каталожный номер:12C0702

Комплект:1

Примечание:DF32-D2

№ на схеме:37

Наименование:Tube Assem.

Каталожный номер:02C0382

Комплект:1

Примечание:

№ на схеме:38

Каталожный номер:01B0037

Комплект:1

Примечание:GB/T 5782-2000 М10х90

№ на схеме:39

Каталожный номер:01B0130

Комплект:2

Примечание:GB/T 5782-2000 М12х130

№ на схеме:40

Каталожный номер:00B0105

Комплект:4

Примечание:GB/T 5783-2000 М10х40

№ на схеме:41

Наименование:O-Ring

Каталожный номер:10B0055

Комплект:1

Примечание:GB/T 3452.1-2005 37.5x3.55

№ на схеме:42

Каталожный номер:26A0003

Комплект:1

Примечание:407609В

№ на схеме:43

Каталожный номер:03A0020

Комплект:2

Примечание:407610

№ на схеме:44

Каталожный номер:00B0029

Комплект:7

Примечание:GB/T 5783-2000 M10x20

№ на схеме:45

Каталожный номер:06B0004

Комплект:2

Примечание:GB/Т 97.1-2002 10

№ на схеме:46

Каталожный номер:03B0026

Комплект:1

Примечание:М10

№ на схеме:47
