Комплектующие поворотной рамы

Комплектующие поворотной рамы

← Ковш в сборе Комплектующие кабины →

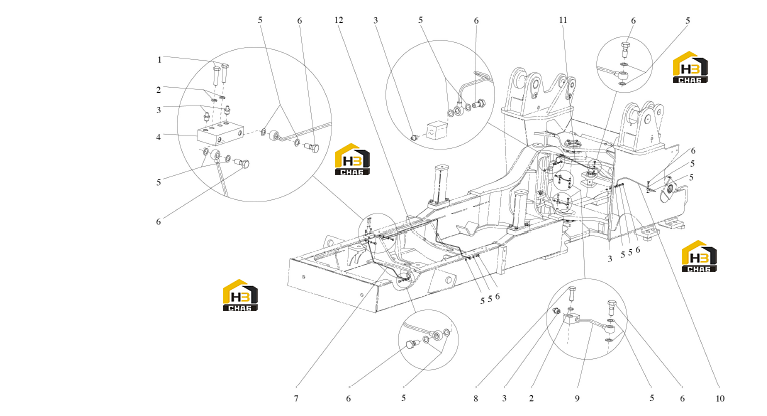

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:01B0069
Комплект:2
Примечание:GB 5782-2000 M8x35
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:06B0009
Комплект:4
Примечание:GB93-87 8
0 ₽
шт
№ на схеме:3
Наименование:Grease nipple
Каталожный номер:26B0010
Комплект:6
Примечание:JB/T 17940.1-1995 M10x1
0 ₽
шт
№ на схеме:4
Наименование:Connector Block
Каталожный номер:04A0108
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:06B0078
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:02B0011
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Tube
Каталожный номер:17D0456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:00B0018
Комплект:2
Примечание:GB 5783-2000 M8x25
0 ₽
шт
№ на схеме:9
Наименование:Tube
Каталожный номер:17D0231
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Tube
Каталожный номер:17D1877
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Tube
Каталожный номер:17D1876
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Tube
Каталожный номер:17D0457
Комплект:1
Примечание:
