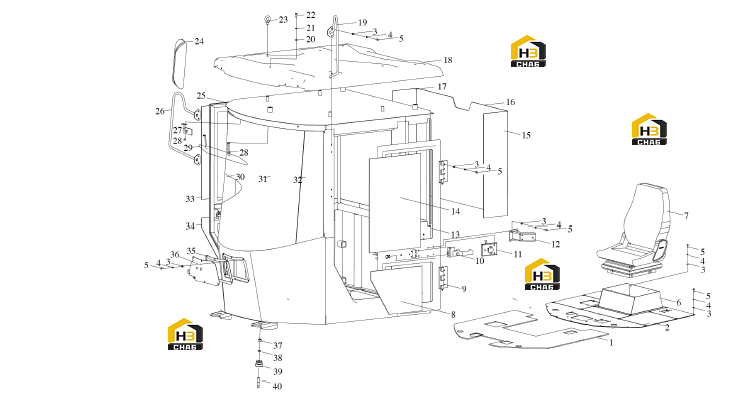

Комплектующие кабины

← Комплектующие поворотной рамы Система вытяжная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Spacer

Каталожный номер:85A0686

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bottom Plate

Каталожный номер:47C1440

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:06B0009

Комплект:76

Примечание:GB 93-1987 8

№ на схеме:4

Наименование:Washer

Каталожный номер:06B0027

Комплект:76

Примечание:GB/T 97.1-2002 8

№ на схеме:5

Наименование:Bolt

Каталожный номер:06B0017

Комплект:76

Примечание:GB/T 5783-2000 М8х20

№ на схеме:6

Наименование:Bracket

Каталожный номер:00D2664

Комплект:1

Примечание:

№ на схеме:7

Наименование:Seat Assem

Каталожный номер:47C1346

Комплект:1

Примечание:

№ на схеме:8

Наименование:Glass

Каталожный номер:51B0258

Комплект:1

Примечание:

№ на схеме:9

Наименование:Left Door

Каталожный номер:47C1408

Комплект:1

Примечание:

№ на схеме:10

Наименование:Door Lock

Каталожный номер:47C0044

Комплект:1

Примечание:

№ на схеме:11

Наименование:Lock Group

Каталожный номер:47C0194

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bracket

Каталожный номер:00D4046

Комплект:1

Примечание:

№ на схеме:13

Наименование:Interior assembly

Каталожный номер:47C1439

Комплект:1

Примечание:

№ на схеме:14

Наименование:Glass

Каталожный номер:51B0257

Комплект:1

Примечание:

№ на схеме:15

Наименование:Glass

Каталожный номер:51B0253

Комплект:1

Примечание:

№ на схеме:16

Наименование:Glass

Каталожный номер:51B0252

Комплект:1

Примечание:

№ на схеме:17

Наименование:Glass

Каталожный номер:51B0254

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cover

Каталожный номер:49D0355

Комплект:1

Примечание:

№ на схеме:19

Наименование:Left Mirror Bracket

Каталожный номер:41D0231

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:06B0012

Комплект:3

Примечание:GB/T 97.1-2002 12

№ на схеме:21

Наименование:Washer

Каталожный номер:06B0013

Комплект:3

Примечание:GB 93-1987 12

№ на схеме:22

Наименование:Bolt

Каталожный номер:00B0023

Комплект:3

Примечание:GB/T 5783-2000 M12x25

№ на схеме:23

Наименование:Screw

Каталожный номер:04B0009

Комплект:4

Примечание:GB 825-1988 M12

№ на схеме:24

Наименование:Rear View Mirror

Каталожный номер:47C0024

Комплект:1

Примечание:

№ на схеме:25

Наименование:Right Door

Каталожный номер:47C1407

Комплект:1

Примечание:

№ на схеме:26

Наименование:Right Mirror Bracket

Каталожный номер:41D0232

Комплект:1

Примечание:

№ на схеме:27

Наименование:Screw

Каталожный номер:04B0027

Комплект:4

Примечание:GB/T 67-2008 M5x16

№ на схеме:28

Наименование:Rear View Mirror

Каталожный номер:47C0147

Комплект:1

Примечание:

№ на схеме:29

Наименование:lightproof Assem

Каталожный номер:47C0148

Комплект:1

Примечание:

№ на схеме:30

Наименование:Glass

Каталожный номер:51B0251

Комплект:1

Примечание:

№ на схеме:31

Наименование:Glass

Каталожный номер:51B0249

Комплект:1

Примечание:

№ на схеме:32

Наименование:Glass

Каталожный номер:51B0250

Комплект:1

Примечание:

№ на схеме:33

Наименование:Glass

Каталожный номер:51B0261

Комплект:1

Примечание:

№ на схеме:34

Наименование:Glass

Каталожный номер:51B0262

Комплект:1

Примечание:

№ на схеме:35

Наименование:Rubber

Каталожный номер:22B0354

Комплект:1

Примечание:

№ на схеме:36

Наименование:Plate

Каталожный номер:24A0577

Комплект:1

Примечание:

№ на схеме:37

Наименование:Nut

Каталожный номер:03B0015

Комплект:4

Примечание:GB/T 6171-2000 М20

№ на схеме:38

Наименование:Washer

Каталожный номер:06B0001

Комплект:4

Примечание:GB93-7987 20

№ на схеме:39

Наименование:Cushion

Каталожный номер:22C0017

Комплект:4

Примечание:

№ на схеме:40

Наименование:Stud

Каталожный номер:05B0614

Комплект:4

Примечание:GB897-1988 АМ20х80
