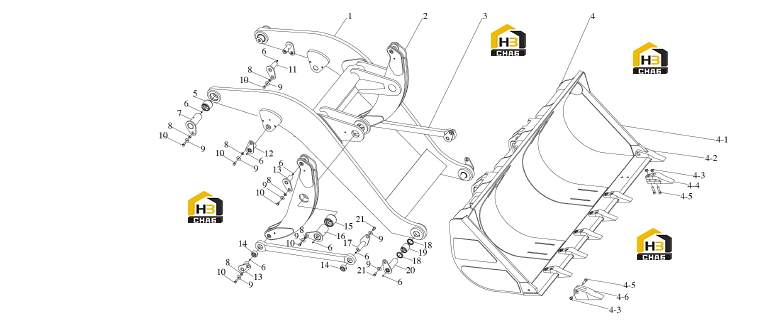

Ковш в сборе

← Рама передняя Комплектующие поворотной рамы →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Arm

Каталожный номер:21D0547

Комплект:1

Примечание:

№ на схеме:2

Наименование:Lever

Каталожный номер:21D0645

Комплект:2

Примечание:

№ на схеме:3

Наименование:Link

Каталожный номер:72A0008

Комплект:2

Примечание:

№ на схеме:4-6

Наименование:Tooth

Каталожный номер:72A0041

Комплект:1

Примечание:

№ на схеме:4-5

Наименование:Bolt

Каталожный номер:02B0031

Комплект:14

Примечание:GB10-88 M20x85

№ на схеме:4-4

Наименование:Tooth

Каталожный номер:72A0032

Комплект:6

Примечание:

№ на схеме:4-3

Наименование:Nut

Каталожный номер:03B0015

Комплект:14

Примечание:GB6170-2000 M20

№ на схеме:4-2

Наименование:Tooth

Каталожный номер:72A0040

Комплект:1

Примечание:

№ на схеме:4-1

Наименование:Bucket

Каталожный номер:22D1176

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bucket

Каталожный номер:43C1462

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sleeve

Каталожный номер:54A0015

Комплект:2

Примечание:

№ на схеме:6

Наименование:Grease nipple

Каталожный номер:26B0010

Комплект:16

Примечание:JB/T7940.1-1995 M10x1

№ на схеме:7

Наименование:Pin

Каталожный номер:15D0038

Комплект:2

Примечание:

№ на схеме:8

Наименование:Sleeve

Каталожный номер:54A0091

Комплект:12

Примечание:

№ на схеме:9

Наименование:Nut

Каталожный номер:06B0028

Комплект:16

Примечание:GB96.1-2002 16

№ на схеме:10

Наименование:Bolt

Каталожный номер:00B0016

Комплект:12

Примечание:GB5783-2000 M16x35

№ на схеме:11

Наименование:Pin

Каталожный номер:15D0035

Комплект:2

Примечание:

№ на схеме:12

Наименование:Sleeve

Каталожный номер:15D0037

Комплект:2

Примечание:

№ на схеме:13

Наименование:Pin

Каталожный номер:15D0075

Комплект:4

Примечание:

№ на схеме:14

Наименование:Bearing

Каталожный номер:35B0003

Комплект:4

Примечание:GB3985-83 GE50ES

№ на схеме:15

Наименование:Sleeve

Каталожный номер:54A0014

Комплект:2

Примечание:

№ на схеме:16

Наименование:Pin

Каталожный номер:15D0033

Комплект:2

Примечание:

№ на схеме:17

Наименование:Pin

Каталожный номер:15D0046

Комплект:2

Примечание:

№ на схеме:18

Наименование:Seal

Каталожный номер:12B0029

Комплект:4

Примечание:

№ на схеме:19

Наименование:Sleeve

Каталожный номер:54A0013

Комплект:2

Примечание:

№ на схеме:20

Наименование:Pin

Каталожный номер:15D0036

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:00B0043

Комплект:4

Примечание:GB5783-2000 M16x25
