Поддон гидронасоса

← Клапан управления Передача главная (часть 1) →

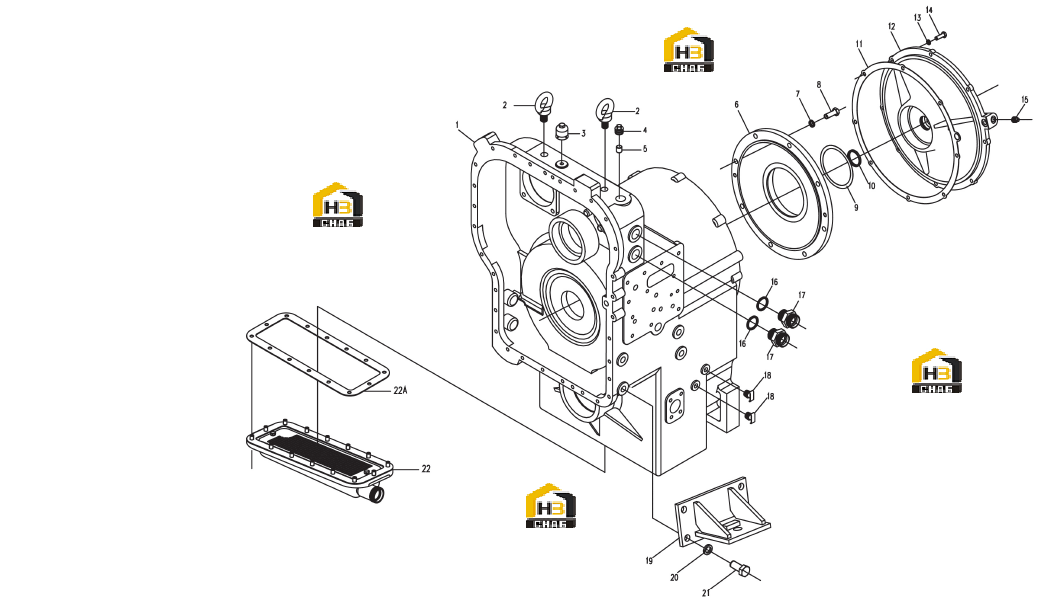

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Housing

Каталожный номер:70A0002

Комплект:1

Примечание:403005A

№ на схеме:2

Наименование:Screw

Каталожный номер:04B0029

Комплект:2

Примечание:GB825-88 M20

№ на схеме:3

Наименование:BrBreather Assem

Каталожный номер:42C0332

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plug

Каталожный номер:03B0028

Комплект:1

Примечание:403063 ZG3/4

№ на схеме:5

Наименование:Plug

Каталожный номер:67A0002

Комплект:1

Примечание:403028

№ на схеме:6

Наименование:Cover

Каталожный номер:52A0009

Комплект:1

Примечание:403003A

№ на схеме:7

Наименование:Washer

Каталожный номер:06B0005

Комплект:8

Примечание:GB/T93-1987 14

№ на схеме:8

Наименование:Bolt

Каталожный номер:00B0102

Комплект:8

Примечание:GB/T5783-2000 M14x38

№ на схеме:9

Наименование:Spacer

Каталожный номер:55A0012

Комплект:1

Примечание:403517

№ на схеме:10

Наименование:Seal

Каталожный номер:11B0002

Комплект:1

Примечание:403102

№ на схеме:11

Наименование:Gasker

Каталожный номер:15B0002

Комплект:1

Примечание:403001A

№ на схеме:12

Наименование:Cover

Каталожный номер:52A0008

Комплект:1

Примечание:403002B

№ на схеме:13

Наименование:Washer

Каталожный номер:06B0003

Комплект:22

Примечание:GB/T93-1987 10

№ на схеме:14

Наименование:Bolt

Каталожный номер:00B0022

Комплект:8

Примечание:GB/T5783-2000 M10x30

№ на схеме:15

Наименование:Plug

Каталожный номер:03B0021

Комплект:1

Примечание:403062

№ на схеме:16

Наименование:Washer

Каталожный номер:06B0072

Комплект:2

Примечание:JB/T982-1977 30

№ на схеме:17

Наименование:Connector

Каталожный номер:00A0039

Комплект:2

Примечание:403603B M30x1.5

№ на схеме:18

Наименование:Oil plug

Каталожный номер:26B0003

Комплект:2

Примечание:1305C-010 R1/4

№ на схеме:19

Наименование:Support

Каталожный номер:00D0012

Комплект:2

Примечание:403032-34

№ на схеме:20

Наименование:Washer

Каталожный номер:06B0045

Комплект:8

Примечание:GB/T93-1987 18

№ на схеме:21

Наименование:Bolt

Каталожный номер:00B0099

Комплект:8

Примечание:GB/T5783-2000 M18x40

№ на схеме:22A

Наименование:Shim

Каталожный номер:17B0001

Комплект:1

Примечание:403406

№ на схеме:22

Наименование:Oil pan

Каталожный номер:42C0485

Комплект:1

Примечание:
