Клапан управления

← Муфта обгонная Поддон гидронасоса →

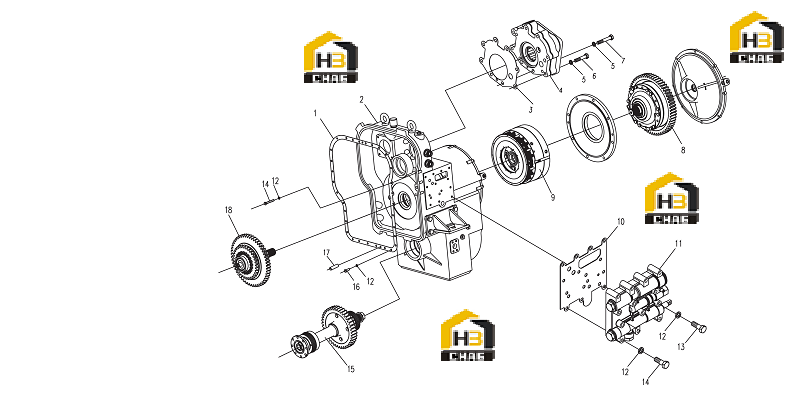

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gasket

Каталожный номер:14B0001

Комплект:1

Примечание:403021

№ на схеме:2

Наименование:Housing

Каталожный номер:42C0478

Комплект:1

Примечание:403101

№ на схеме:3

Наименование:Gasket

Каталожный номер:15B0001

Комплект:1

Примечание:403609

№ на схеме:4

Наименование:Pump

Каталожный номер:11C0030

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:06B0003

Комплект:12

Примечание:GB93-87 10

№ на схеме:6

Наименование:Bolt

Каталожный номер:01B0079

Комплект:2

Примечание:GB5782-86 M10x75

№ на схеме:7

Наименование:Bolt

Каталожный номер:01B0036

Комплект:6

Примечание:GB5782-86 M10x50

№ на схеме:8

Наименование:The third shaft assembly

Каталожный номер:52C0149

Комплект:1

Примечание:

№ на схеме:9

Наименование:The second shaft assembly

Каталожный номер:52C0128

Комплект:1

Примечание:

№ на схеме:10

Наименование:Gasket

Каталожный номер:14B0002

Комплект:1

Примечание:403029

№ на схеме:11

Наименование:Valve

Каталожный номер:12C1192

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:06B0003

Комплект:43

Примечание:GB/T93-1987 10

№ на схеме:13

Наименование:Bolt

Каталожный номер:01B0038

Комплект:1

Примечание:GB/T5782-2000 M10x65

№ на схеме:14

Наименование:Bolt

Каталожный номер:01B0025

Комплект:17

Примечание:GB/T5782-2000 M10x70

№ на схеме:15

Наименование:The fourth shaft assembly

Каталожный номер:52A0020

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:00B0022

Комплект:26

Примечание:GB/T5783-2000 M10x30

№ на схеме:17

Наименование:Pin

Каталожный номер:08B0003

Комплект:2

Примечание:GB119-86 10S7x30

№ на схеме:18

Наименование:Overrunning clutch

Каталожный номер:52C0036

Комплект:1

Примечание:
