Передача главная (часть 1)

Передача главная (часть 1)

← Поддон гидронасоса Передача главная (часть 2) →

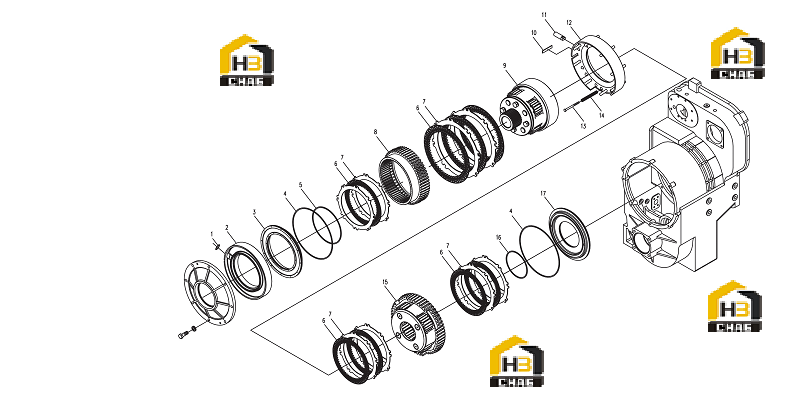

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:O-ring
Каталожный номер:10B0032
Комплект:1
Примечание:GB1235-76 20x2.4
0 ₽
шт
№ на схеме:2
Наименование:Cylinder body
Каталожный номер:69A0002
Комплект:1
Примечание:403004
0 ₽
шт
№ на схеме:3
Наименование:Piston
Каталожный номер:50A0002
Комплект:1
Примечание:403008A
0 ₽
шт
№ на схеме:4
Наименование:Seal
Каталожный номер:11B0005
Комплект:2
Примечание:403006A
0 ₽
шт
№ на схеме:5
Наименование:Seal
Каталожный номер:11B0004
Комплект:1
Примечание:403010A
0 ₽
шт
№ на схеме:6
Наименование:Disc assem
Каталожный номер:42C0011
Комплект:8
Примечание:403012-013
0 ₽
шт
№ на схеме:7
Наименование:Plate
Каталожный номер:55A0013
Комплект:8
Примечание:403011
0 ₽
шт
№ на схеме:8
Наименование:Ring gear
Каталожный номер:42A0002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Forward planetary carrier
Каталожный номер:51C0155
Комплект:1
Примечание:403216-227
0 ₽
шт
№ на схеме:10
Наименование:Plate
Каталожный номер:10A0001
Комплект:1
Примечание:403023
0 ₽
шт
№ на схеме:11
Наименование:Pin
Каталожный номер:66A0004
Комплект:1
Примечание:403022
0 ₽
шт
№ на схеме:12
Наименование:Bracket
Каталожный номер:71A0017
Комплект:1
Примечание:403014
0 ₽
шт
№ на схеме:13
Наименование:Pin
Каталожный номер:60A0013
Комплект:15
Примечание:403016
0 ₽
шт
№ на схеме:14
Наименование:Spring
Каталожный номер:27B0003
Комплект:15
Примечание:403017
0 ₽
шт
№ на схеме:15
Наименование:Reverse planetary carrier
Каталожный номер:52C0054
Комплект:1
Примечание:403213-219
0 ₽
шт
№ на схеме:16
Наименование:Seal
Каталожный номер:11B0006
Комплект:1
Примечание:403020A
0 ₽
шт
№ на схеме:17
Наименование:Piston
Каталожный номер:50A0003
Комплект:1
Примечание:403018A
