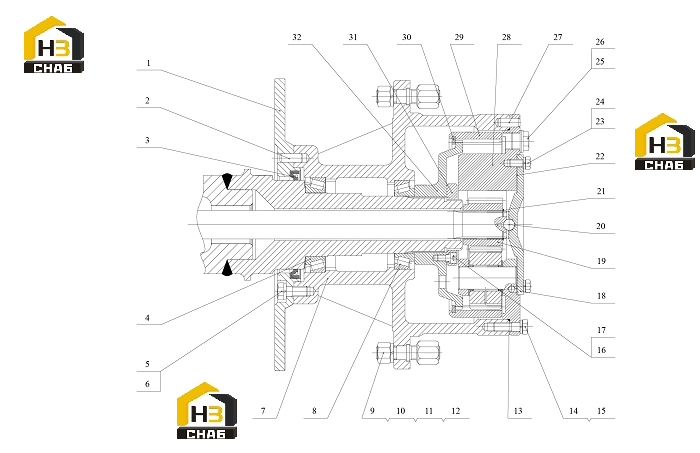

Узел шкива

← Система привода погрузчика (версия 3) Привод главный в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Disc

Каталожный номер:52A0314

Комплект:1

Примечание:ZI30-017

№ на схеме:2

Наименование:Pin

Каталожный номер:08B0082

Комплект:2

Примечание:GB8-88 14x35

№ на схеме:3

Наименование:Seal

Каталожный номер:12B0013

Комплект:1

Примечание:140x170x16

№ на схеме:4

Наименование:Bearing

Каталожный номер:33B0051

Комплект:1

Примечание:Z130 32020

№ на схеме:5

Наименование:Bolt

Каталожный номер:00B0103

Комплект:12

Примечание:GB5783-2000 M16x38

№ на схеме:6

Наименование:Washer

Каталожный номер:06B0020

Комплект:12

Примечание:16

№ на схеме:7

Наименование:Hub

Каталожный номер:71A0051

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bearing

Каталожный номер:33B0052

Комплект:1

Примечание:GB5783-2000 32018

№ на схеме:9

Наименование:Bolt

Каталожный номер:02B0140

Комплект:12

Примечание:404028

№ на схеме:10

Наименование:Nut

Каталожный номер:03B0290

Комплект:12

Примечание:GB5786-2000

№ на схеме:11

Наименование:Washer

Каталожный номер:06B0001

Комплект:12

Примечание:20

№ на схеме:12

Наименование:Nut

Каталожный номер:03B0293

Комплект:12

Примечание:GB5783-2000 M20x1.5

№ на схеме:13

Наименование:O-ring

Каталожный номер:10B0224

Комплект:1

Примечание:GB95-85 02.65

№ на схеме:14

Наименование:Bolt

Каталожный номер:01B0160

Комплект:16

Примечание:M14x1.5x45

№ на схеме:15

Наименование:Washer

Каталожный номер:06B0005

Комплект:16

Примечание:GB5782-2000 14

№ на схеме:16

Наименование:Screw

Каталожный номер:04B0101

Комплект:1

Примечание:M10x20

№ на схеме:17

Наименование:Washer

Каталожный номер:06B0003

Комплект:1

Примечание:GB2980-91 10

№ на схеме:18

Наименование:Cover

Каталожный номер:52A0315

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sun gear

Каталожный номер:41A0055

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ball

Каталожный номер:30B0003

Комплект:1

Примечание:GB93-87 11/16

№ на схеме:21

Наименование:Snap ring

Каталожный номер:07B0092

Комплект:1

Примечание:Z130 045

№ на схеме:22

Наименование:Shims

Каталожный номер:14B0063

Комплект:1

Примечание:6=0.5

№ на схеме:23

Наименование:Bolt

Каталожный номер:00B1120

Комплект:6

Примечание:GB5783-86 M12x30

№ на схеме:24

Наименование:Washer

Каталожный номер:06B0013

Комплект:6

Примечание:GB93-87 12

№ на схеме:25

Наименование:Plug

Каталожный номер:03B0716

Комплект:2

Примечание:Z130-018 G3/4

№ на схеме:26

Наименование:Washer

Каталожный номер:06B0076

Комплект:2

Примечание:JB982-77 027

№ на схеме:27

Наименование:Pin

Каталожный номер:08B0082

Комплект:2

Примечание:GB/T119.1-2000 14x35

№ на схеме:28

Наименование:Planetary carrier Assembly

Каталожный номер:51C0174

Комплект:1

Примечание:

№ на схеме:29

Наименование:Ring gear

Каталожный номер:42A0014

Комплект:1

Примечание:Z130-010

№ на схеме:30

Наименование:Snap ring

Каталожный номер:57A0081

Комплект:1

Примечание:Z130-013

№ на схеме:31

Наименование:Nut

Каталожный номер:03B0292

Комплект:1

Примечание:Z130-011

№ на схеме:32

Наименование:Ring hub

Каталожный номер:41A0057

Комплект:1

Примечание:Z130-012
