Привод главный в сборе

Привод главный в сборе

← Узел шкива Шестерня планетарная →

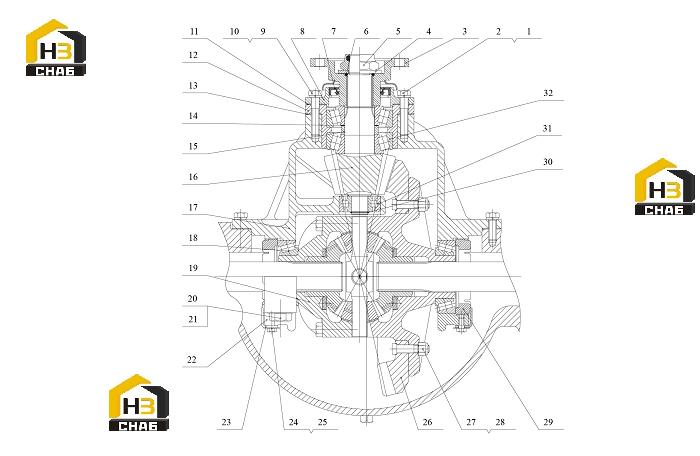

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:01B0092
Комплект:1
Примечание:GB5782-86 M10x55
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:06B0003
Комплект:1
Примечание:GB93-87 10
0 ₽
шт
№ на схеме:3
Наименование:Flange
Каталожный номер:14D0049
Комплект:1
Примечание:JF30Q-103A
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:55A0254
Комплект:1
Примечание:JF30Q-104A
0 ₽
шт
№ на схеме:5
Наименование:Nut
Каталожный номер:03B0017
Комплект:1
Примечание:GB890-90 M33x1.5
0 ₽
шт
№ на схеме:6
Наименование:O-ring
Каталожный номер:10B0055
Комплект:1
Примечание:GB3452.1-92 3.55x37.5
0 ₽
шт
№ на схеме:7
Наименование:Seal
Каталожный номер:11B0024
Комплект:1
Примечание:GB13871-92 62x93x12
0 ₽
шт
№ на схеме:8
Наименование:Cover
Каталожный номер:52A0313
Комплект:1
Примечание:JF30Q-105A
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:01B0041
Комплект:7
Примечание:GB5782-86 M12x55
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:06B0013
Комплект:7
Примечание:GB93-87 12
0 ₽
шт
№ на схеме:11
Наименование:Shims
Каталожный номер:11B0234
Комплект:1
Примечание:JF30Q-106
0 ₽
шт
№ на схеме:12
Наименование:Sleeve
Каталожный номер:54A0305
Комплект:1
Примечание:JF30Q-107
0 ₽
шт
№ на схеме:13
Наименование:Shims
Каталожный номер:56A0091
Комплект:1
Примечание:JF30Q-108
0 ₽
шт
№ на схеме:14
Наименование:Shims
Каталожный номер:11B0235
Комплект:1
Примечание:JF30Q-101
0 ₽
шт
№ на схеме:15
Наименование:Sleeve
Каталожный номер:54A0306
Комплект:1
Примечание:JF30Q-125
0 ₽
шт
№ на схеме:16
Наименование:Gear
Каталожный номер:45A0020
Комплект:1
Примечание:JF30Q-110B
0 ₽
шт
№ на схеме:16
Наименование:Gear
Каталожный номер:45A0019
Комплект:1
Примечание:JF30Q-110A
0 ₽
шт
№ на схеме:17
Наименование:Carrier
Каталожный номер:71A0058
Комплект:1
Примечание:JF30Q-109
0 ₽
шт
№ на схеме:18
Наименование:Bearing
Каталожный номер:33B0048
Комплект:2
Примечание:GB/T297-94 807813
0 ₽
шт
№ на схеме:19
Наименование:Diff Assembly
Каталожный номер:51C0171
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Bolt
Каталожный номер:02B0410
Комплект:4
Примечание:GB32.1-88 M20x90
0 ₽
шт
№ на схеме:21
Наименование:Washer
Каталожный номер:06B0002
Комплект:4
Примечание:GB97.1-85 20
0 ₽
шт
№ на схеме:22
Наименование:Bearing cage
Каталожный номер:24A0171
Комплект:2
Примечание:JF30Q-115
0 ₽
шт
№ на схеме:23
Наименование:Lock plate
Каталожный номер:55A0256
Комплект:2
Примечание:JF30Q-124
0 ₽
шт
№ на схеме:24
Наименование:Bolt
Каталожный номер:02B0411
Комплект:4
Примечание:GB32.1-88 M8x16
0 ₽
шт
№ на схеме:25
Наименование:Washer
Каталожный номер:06B0009
Комплект:2
Примечание:GB93-87
0 ₽
шт
№ на схеме:26
Наименование:Gear
Каталожный номер:5A0022
Комплект:1
Примечание:JF30Q-120B
0 ₽
шт
№ на схеме:26
Наименование:Gear
Каталожный номер:5A0021
Комплект:1
Примечание:JF30Q-120A
0 ₽
шт
№ на схеме:27
Наименование:Bolt
Каталожный номер:01B0326
Комплект:12
Примечание:JF30Q-121A
0 ₽
шт
№ на схеме:28
Наименование:Nut
Каталожный номер:03B0340
Комплект:12
Примечание:GB/T6172.2-2000 M12x1.5
0 ₽
шт
№ на схеме:29
Наименование:Nut
Каталожный номер:03B0289
Комплект:2
Примечание:JF30Q-113A
0 ₽
шт
№ на схеме:30
Наименование:Snap Ring
Каталожный номер:07B0091
Комплект:1
Примечание:GB/T894.1-2000 25
0 ₽
шт
№ на схеме:31
Наименование:Bearing
Каталожный номер:32B0010
Комплект:1
Примечание:GB283-94 NUP2305E
0 ₽
шт
№ на схеме:32
Наименование:Bearing
Каталожный номер:33B0047
Комплект:2
Примечание:GB/T297-94 27709
