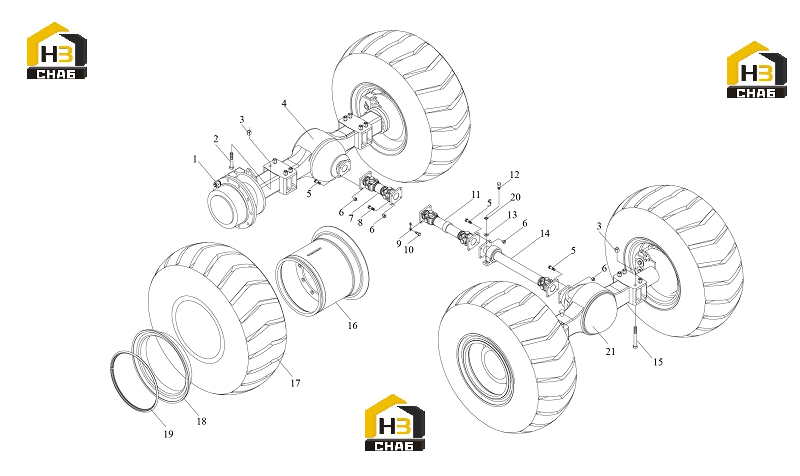

Система привода погрузчика (версия 3)

← Узел тормозной Узел шкива →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut

Каталожный номер:03B0290

Комплект:48

Примечание:ZI30-017

№ на схеме:2

Наименование:Bolt

Каталожный номер:01B1353

Комплект:8

Примечание:GB8-88 M24x260

№ на схеме:3

Наименование:Nut

Каталожный номер:03B1118

Комплект:16

Примечание:M24

№ на схеме:4

Наименование:Axle

Каталожный номер:41C0130

Комплект:1

Примечание:Z130

№ на схеме:5

Наименование:Bolt

Каталожный номер:01B1135

Комплект:12

Примечание:GB5783-2000 M14x45

№ на схеме:6

Наименование:Nut

Каталожный номер:03B1100

Комплект:16

Примечание:M14

№ на схеме:7

Наименование:Drive shaft Assembly

Каталожный номер:51C0062

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:00B0861

Комплект:4

Примечание:GB5783-2000 M14x40

№ на схеме:9

Наименование:shims

Каталожный номер:56A0005

Комплект:2

Примечание:404028

№ на схеме:10

Наименование:Bolt

Каталожный номер:00B1449

Комплект:4

Примечание:GB5786-2000 M 14x1.5x30

№ на схеме:11

Наименование:Drive shaft Assembly

Каталожный номер:51C0061

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:00B0868

Комплект:2

Примечание:GB5783-2000 M14x50

№ на схеме:13

Наименование:Washer

Каталожный номер:06B0023

Комплект:2

Примечание:GB95-85 14

№ на схеме:14

Наименование:Drive shaft Assembly

Каталожный номер:51C0066

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:01B1352

Комплект:8

Примечание:GB5782-2000 M24x260

№ на схеме:16

Наименование:Rim body

Каталожный номер:14D0025

Комплект:4

Примечание:

№ на схеме:17

Наименование:Tire

Каталожный номер:20B0006

Комплект:4

Примечание:GB2980-91 17.2-25x12

№ на схеме:18

Наименование:Snap Ring

Каталожный номер:57A0030

Комплект:4

Примечание:

№ на схеме:19

Наименование:Snap Ring

Каталожный номер:57A0028

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:06B0005

Комплект:2

Примечание:GB93-87 14

№ на схеме:21

Наименование:Axle

Каталожный номер:41C0129

Комплект:1

Примечание:Z130
