Узел тормозной

Узел тормозной

← Редуктор главный Система привода погрузчика (версия 3) →

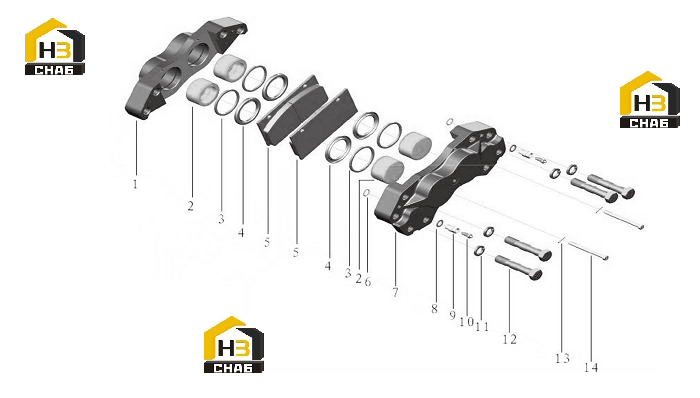

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Outside brake
Каталожный номер:72A0288
Комплект:1
Примечание:408109-109B
0 ₽
шт
№ на схеме:2
Наименование:Piston
Каталожный номер:50A0168
Комплект:4
Примечание:408113B
0 ₽
шт
№ на схеме:3
Наименование:Square seal rina
Каталожный номер:12B0402
Комплект:4
Примечание:408112
0 ₽
шт
№ на схеме:4
Наименование:Dust shroud
Каталожный номер:22B0196
Комплект:4
Примечание:Z150-106
0 ₽
шт
№ на схеме:5
Наименование:Braking plate
Каталожный номер:36C0028
Комплект:2
Примечание:408107-108
0 ₽
шт
№ на схеме:6
Наименование:0-ring
Каталожный номер:10B0032
Комплект:2
Примечание:GB1235-76 20x2.4
0 ₽
шт
№ на схеме:7
Наименование:Inside brake
Каталожный номер:72A0317
Комплект:1
Примечание:408105-106B
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:b680740
Комплект:2
Примечание:408124 408124 20
0 ₽
шт
№ на схеме:9
Наименование:Joint
Каталожный номер:00A1429
Комплект:2
Примечание:408104 408104
0 ₽
шт
№ на схеме:10
Наименование:Exhaust plug
Каталожный номер:64B0010
Комплект:2
Примечание:408103
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:06B0001
Комплект:4
Примечание:GB/T 93-87 20
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:00B0075
Комплект:4
Примечание:Z150-103
0 ₽
шт
№ на схеме:13
Наименование:Split pin
Каталожный номер:08B0018
Комплект:2
Примечание:GB/T 91-2000 2x20
0 ₽
шт
№ на схеме:14
Наименование:Bolt pin
Каталожный номер:0880951
Комплект:2
Примечание:408026 408026
