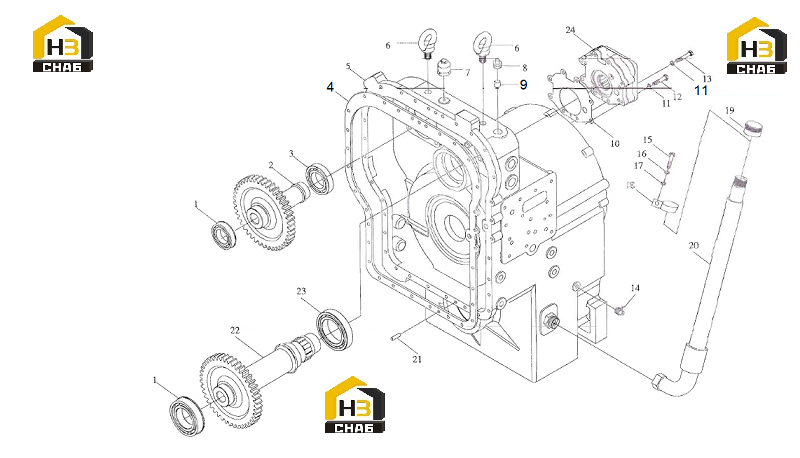

Узел вала гидронасосов

← Гидротрансформатор Поддон и клапан управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bearing

Каталожный номер:31B0005

Комплект:2

Примечание:GB276-94 6210 (50x90x20)

№ на схеме:2

Наименование:Gear

Каталожный номер:62A0033

Комплект:1

Примечание:Z3-06000-006

№ на схеме:3

Наименование:Bearing

Каталожный номер:31B0041

Комплект:1

Примечание:GB276-94 6010 (50x80x16)

№ на схеме:4

Наименование:gasket

Каталожный номер:14B0048

Комплект:1

Примечание:Z3-06000-002

№ на схеме:5

Наименование:Housing

Каталожный номер:70A0037

Комплект:1

Примечание:Z3-06000-001

№ на схеме:6

Наименование:Screw

Каталожный номер:04B0029

Комплект:2

Примечание:GB825-88 M20

№ на схеме:7

Наименование:Breather assem

Каталожный номер:52C0065

Комплект:1

Примечание:Z3-06000-012

№ на схеме:8

Наименование:Plug

Каталожный номер:03B0023

Комплект:1

Примечание:402223 ZG3/4"

№ на схеме:9

Наименование:Plug

Каталожный номер:67A0002

Комплект:1

Примечание:403028

№ на схеме:10

Наименование:Gasket

Каталожный номер:15B0001

Комплект:1

Примечание:403609

№ на схеме:11

Наименование:Washer

Каталожный номер:06B0003

Комплект:12

Примечание:GB93-87 10

№ на схеме:12

Наименование:Bolt

Каталожный номер:01B0039

Комплект:2

Примечание:GB5782-86 M10x80

№ на схеме:13

Наименование:Bolt

Каталожный номер:01B0036

Комплект:6

Примечание:GB5782-86 M10x50

№ на схеме:14

Наименование:Oil plug

Каталожный номер:26B0003

Комплект:1

Примечание:1305C-010 R1/4

№ на схеме:15

Наименование:Bolt

Каталожный номер:00B0165

Комплект:1

Примечание:GB5783-86 M8X12

№ на схеме:16

Наименование:Washer

Каталожный номер:06B0009

Комплект:1

Примечание:GB93-87 8

№ на схеме:17

Наименование:Washer

Каталожный номер:06B0056

Комплект:1

Примечание:GB95-85 8

№ на схеме:18

Наименование:Clamp

Каталожный номер:82A0040

Комплект:1

Примечание:

№ на схеме:19

Наименование:Cover

Каталожный номер:52A0012

Комплект:1

Примечание:403059

№ на схеме:20

Наименование:Tube

Каталожный номер:07C0212

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pin

Каталожный номер:08B0069

Комплект:2

Примечание:GB119-86 13n7x30

№ на схеме:22

Наименование:Gear

Каталожный номер:40A0006

Комплект:1

Примечание:Z3-06070-0011

№ на схеме:23

Наименование:Bearing

Каталожный номер:31B0010

Комплект:1

Примечание:GB276-94 6012

№ на схеме:24

Наименование:Pump

Каталожный номер:11C0002

Комплект:1

Примечание:403601-608
