Поддон и клапан управления

← Узел вала гидронасосов Муфта обгонная →

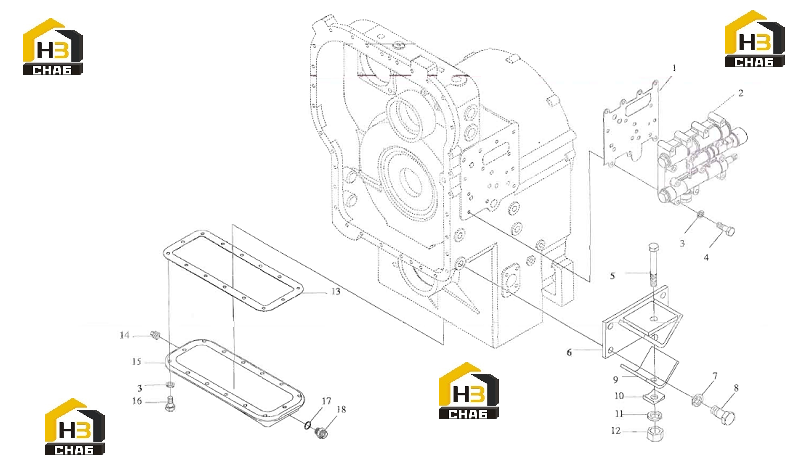

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gasket

Каталожный номер:14B0002

Комплект:4

Примечание:403029

№ на схеме:2

Наименование:Valve

Каталожный номер:12C0019

Комплект:1

Примечание:403700

№ на схеме:3

Наименование:Washer

Каталожный номер:06B0003

Комплект:23

Примечание:GB93-87 10

№ на схеме:4

Наименование:Bolt

Каталожный номер:00B0025

Комплект:13

Примечание:GB5783-86 M10x70

№ на схеме:5

Наименование:Bolt

Каталожный номер:01B0240

Комплект:2

Примечание:GB5782-86 M18x120

№ на схеме:6

Наименование:Support

Каталожный номер:00D0472

Комплект:2

Примечание:Z3-06131-000

№ на схеме:7

Наименование:Washer

Каталожный номер:06B0020

Комплект:10

Примечание:GB93-87 16

№ на схеме:8

Наименование:Bolt

Каталожный номер:00B0083

Комплект:8

Примечание:GB5783-86 M16x40

№ на схеме:9

Наименование:Rubber spacer

Каталожный номер:21B0046

Комплект:2

Примечание:403031A

№ на схеме:10

Наименование:Washer

Каталожный номер:55A0016

Комплект:2

Примечание:403035

№ на схеме:11

Наименование:Washer

Каталожный номер:06B0045

Комплект:2

Примечание:GB93-87 18

№ на схеме:12

Наименование:Nut

Каталожный номер:03B0053

Комплект:2

Примечание:GB6170-86 M18

№ на схеме:13

Наименование:Shim

Каталожный номер:17B0056

Комплект:1

Примечание:Z3-06160-002

№ на схеме:14

Наименование:Plug

Каталожный номер:03B0023

Комплект:1

Примечание:402223

№ на схеме:15

Наименование:Oil pan

Каталожный номер:09D0009

Комплект:1

Примечание:Z3-06160-001/C03/004

№ на схеме:16

Наименование:Bolt

Каталожный номер:00B0022

Комплект:10

Примечание:GB5783-86 M10x30

№ на схеме:17

Наименование:Washer

Каталожный номер:06B0072

Комплект:1

Примечание:JB982-77 30

№ на схеме:18

Наименование:Connector

Каталожный номер:00A0039

Комплект:1

Примечание:403063B M30X15
