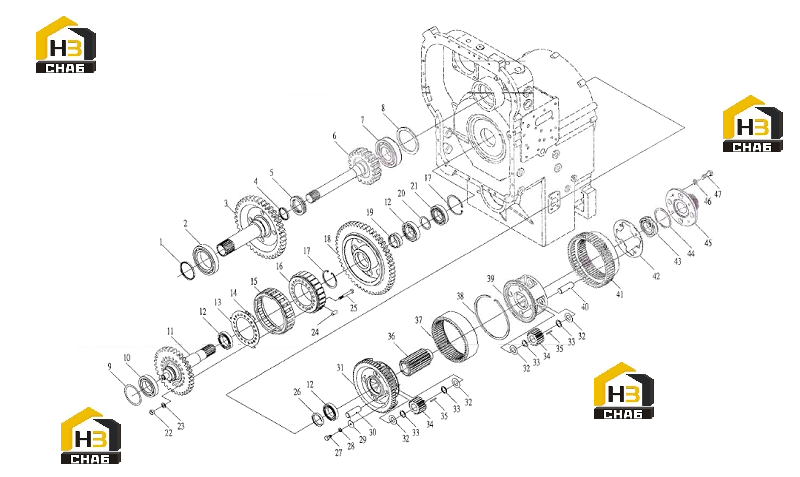

Муфта обгонная

← Поддон и клапан управления Передача вторая кпп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Seal

Каталожный номер:11B0012

Комплект:1

Примечание:Z3-06060-003 ф55хЗ

№ на схеме:2

Наименование:Bearing

Каталожный номер:31B0033

Комплект:1

Примечание:GB276-94 6013 (965x100x18)

№ на схеме:3

Наименование:Gear

Каталожный номер:41A0042

Комплект:1

Примечание:Z3-06060-002

№ на схеме:4

Наименование:Seal

Каталожный номер:11B0097

Комплект:1

Примечание:Z3-06060-004 ф45х3

№ на схеме:5

Наименование:Bearing

Каталожный номер:31B0035

Комплект:1

Примечание:GB301-94 51109 (45x65x4)

№ на схеме:6

Наименование:Gear

Каталожный номер:41A0041

Комплект:1

Примечание:Z3-06060-001

№ на схеме:7

Наименование:Bearing

Каталожный номер:31B0034

Комплект:1

Примечание:GB276-94 6308 (40х90х23)

№ на схеме:8

Наименование:Spacer

Каталожный номер:56A0061

Комплект:1

Примечание:Z3-06060-005

№ на схеме:9

Наименование:Spacer

Каталожный номер:56A0063

Комплект:1

Примечание:Z3-06080-009

№ на схеме:10

Наименование:Bearing

Каталожный номер:31B0021

Комплект:1

Примечание:GB276-94 6210 (50х90х20)

№ на схеме:11

Наименование:Shaft

Каталожный номер:62A0031

Комплект:1

Примечание:Z3-06080-001

№ на схеме:12

Наименование:Bearing

Каталожный номер:31B0037

Комплект:2

Примечание:GB276-94 6009 (45x85x19)

№ на схеме:13

Наименование:Cover

Каталожный номер:52A0271

Комплект:1

Примечание:Z3-06080-007

№ на схеме:14

Наименование:Spring

Каталожный номер:27B0056

Комплект:3

Примечание:Z3-06080-011

№ на схеме:15

Наименование:Ring

Каталожный номер:55A0218

Комплект:1

Примечание:Z3-06080-006

№ на схеме:16

Наименование:Cam

Каталожный номер:49A0023

Комплект:1

Примечание:Z3-06080-005

№ на схеме:17

Наименование:Snap ring

Каталожный номер:07B0081

Комплект:2

Примечание:GB893.1-86 75

№ на схеме:18

Наименование:Gear

Каталожный номер:41A0044

Комплект:1

Примечание:Z3-06080-004

№ на схеме:19

Наименование:Snap ring

Каталожный номер:54A0249

Комплект:1

Примечание:Z3-06080-008

№ на схеме:20

Наименование:Spacer

Каталожный номер:56A0062

Комплект:1

Примечание:Z3-06080-003

№ на схеме:21

Наименование:Bearing

Каталожный номер:31B0036

Комплект:1

Примечание:GB276-94 6209 (45x75x16)

№ на схеме:22

Наименование:Nut

Каталожный номер:03B0247

Комплект:16

Примечание:GB6171-86 М8х1

№ на схеме:23

Наименование:Washer

Каталожный номер:06B0009

Комплект:16

Примечание:GB93-87 8

№ на схеме:24

Наименование:Column

Каталожный номер:39B0002

Комплект:24

Примечание:403207B

№ на схеме:25

Наименование:Column

Каталожный номер:39B0002

Комплект:24

Примечание:403207B

№ на схеме:26

Наименование:Shim

Каталожный номер:55A0217

Комплект:1

Примечание:Z3-06080-002

№ на схеме:27

Наименование:Bolt

Каталожный номер:01B0038

Комплект:4

Примечание:GB5783-86 M8x 16

№ на схеме:28

Наименование:Washer

Каталожный номер:06B0009

Комплект:4

Примечание:GB93-87 8

№ на схеме:29

Наименование:Shims

Каталожный номер:55A0226

Комплект:4

Примечание:Z3-06100-001

№ на схеме:30

Наименование:Pin

Каталожный номер:61A0054

Комплект:4

Примечание:Z3-06100-005

№ на схеме:31

Наименование:Planetary

Каталожный номер:72A0126

Комплект:1

Примечание:Z3-06100-002

№ на схеме:32

Наименование:Shims

Каталожный номер:56A0065

Комплект:16

Примечание:Z3-06100 003a

№ на схеме:33

Наименование:Sleeve

Каталожный номер:57A0055

Комплект:16

Примечание:Z3-06100-004

№ на схеме:34

Наименование:planet

Каталожный номер:41A0045

Комплект:8

Примечание:Z3-06100-006

№ на схеме:35

Наименование:Needle

Каталожный номер:39B0020

Комплект:144

Примечание:GB309-B6 4x29.8

№ на схеме:36

Наименование:Sun

Каталожный номер:41A0046

Комплект:1

Примечание:Z3-06100-010

№ на схеме:37

Наименование:Ring

Каталожный номер:42A0009

Комплект:1

Примечание:Z3-06100-007

№ на схеме:38

Наименование:Snap

Каталожный номер:57A0056

Комплект:1

Примечание:Z3-06100-008

№ на схеме:39

Наименование:Planetar

Каталожный номер:72A0127

Комплект:1

Примечание:Z3-06100-009

№ на схеме:40

Наименование:Pin

Каталожный номер:61A0052

Комплект:4

Примечание:Z3-06100-011

№ на схеме:41

Наименование:Ring

Каталожный номер:42A0008

Комплект:1

Примечание:Z3-06101-002

№ на схеме:42

Наименование:Stop

Каталожный номер:52A0272

Комплект:1

Примечание:Z3-06100-012

№ на схеме:43

Наименование:Bearmc

Каталожный номер:31B0036

Комплект:1

Примечание:GB276-94 6009 (45x75x16)

№ на схеме:44

Наименование:Snap

Каталожный номер:07B0081

Комплект:1

Примечание:GB8931-86 75

№ на схеме:45

Наименование:Connec

Каталожный номер:52A0273

Комплект:1

Примечание:Z3-06100-013

№ на схеме:46

Наименование:Washe

Каталожный номер:06B0003

Комплект:4

Примечание:GB93-87 10

№ на схеме:47

Наименование:Bolt

Каталожный номер:00B0022

Комплект:4

Примечание:GB5783-86 М10хЗ0
