Передача вторая кпп

← Муфта обгонная Передача главная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

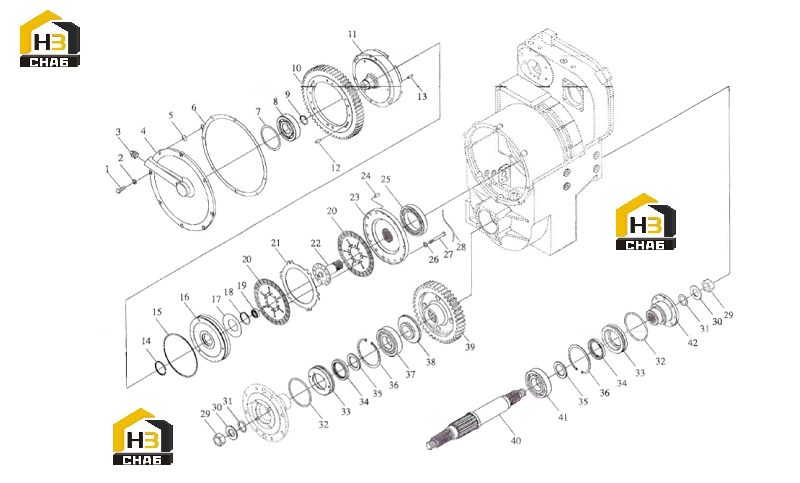

№ на схеме:1

Наименование:Bolt

Каталожный номер:00B0022

Комплект:4

Примечание:GB5783-86 М10хЗ0

№ на схеме:2

Наименование:Washer

Каталожный номер:06B0003

Комплект:8

Примечание:GB93-87 10

№ на схеме:3

Наименование:Plug

Каталожный номер:03B0021

Комплект:1

Примечание:403062

№ на схеме:4

Наименование:Cover

Каталожный номер:52A0282

Комплект:1

Примечание:Z3-06000-005A

№ на схеме:5

Наименование:O-ring

Каталожный номер:10B0032

Комплект:1

Примечание:GB1235 - 76 20X2.4

№ на схеме:6

Наименование:Gasket

Каталожный номер:14B0049

Комплект:1

Примечание:Z3-06000-004

№ на схеме:7

Наименование:Shim

Каталожный номер:55A0064

Комплект:1

Примечание:Z3-06110-006

№ на схеме:8

Наименование:Seal

Каталожный номер:31B0040

Комплект:1

Примечание:GB276-94 6310(50x110x27)

№ на схеме:9

Наименование:Bearing

Каталожный номер:11B0100

Комплект:1

Примечание:Z3-06112-003 ф30 x 2.5

№ на схеме:10

Наименование:gear

Каталожный номер:41A0043

Комплект:1

Примечание:Z3-06110-005

№ на схеме:11

Наименование:Cylinder body

Каталожный номер:69A0014

Комплект:1

Примечание:Z3-06111-002

№ на схеме:12

Наименование:Pin

Каталожный номер:66A0025

Комплект:2

Примечание:Z3-06112-004 ф10 x 35

№ на схеме:13

Наименование:pin

Каталожный номер:66A0025

Комплект:3

Примечание:Z3-06112-004 (4) 10 x 35

№ на схеме:14

Наименование:Seal

Каталожный номер:11B0099

Комплект:1

Примечание:Z3-06112-002 (4)67x2.5

№ на схеме:15

Наименование:Seal

Каталожный номер:11B0098

Комплект:1

Примечание:Z3-06090-005

№ на схеме:16

Наименование:Piston

Каталожный номер:50A0027

Комплект:1

Примечание:Z3-06113-001

№ на схеме:17

Наименование:Spring

Каталожный номер:27B0057

Комплект:1

Примечание:Z3-06110-004

№ на схеме:18

Наименование:Snap ring

Каталожный номер:07B0014

Комплект:1

Примечание:GB894.1-86 65

№ на схеме:19

Наименование:Bearing

Каталожный номер:31B0008

Комплект:1

Примечание:GB276 -94 6204

№ на схеме:20

Наименование:Disc assem

Каталожный номер:36C0020

Комплект:2

Примечание:Z3-06110-002

№ на схеме:21

Наименование:plate

Каталожный номер:55A0220

Комплект:2

Примечание:Z3-06110-003

№ на схеме:22

Наименование:Shaft

Каталожный номер:62A0032

Комплект:1

Примечание:Z3-06100-001

№ на схеме:23

Наименование:Round plate

Каталожный номер:59A0002

Комплект:1

Примечание:Z3-06111-002

№ на схеме:24

Наименование:Pin

Каталожный номер:60A0023

Комплект:6

Примечание:Z3-06111—001

№ на схеме:25

Наименование:bearing

Каталожный номер:31B0039

Комплект:1

Примечание:GB276-94 6021(105x160x26)

№ на схеме:26

Наименование:Washer

Каталожный номер:06B0013

Комплект:12

Примечание:GB93-87 12

№ на схеме:27

Наименование:Bolt

Каталожный номер:02B0093

Комплект:12

Примечание:GB32.3-88 M12x1.25x90

№ на схеме:28

Наименование:Wire

Каталожный номер:77A0006

Комплект:1

Примечание:ф2x1200

№ на схеме:29

Наименование:Nut

Каталожный номер:03BC246

Комплект:2

Примечание:GB889-86 M27X1.5

№ на схеме:30

Наименование:Washer

Каталожный номер:55A0224

Комплект:2

Примечание:Z3-06120-001

№ на схеме:31

Наименование:O-ring

Каталожный номер:10B0172

Комплект:2

Примечание:GB3452.1-92 37.5x5.7

№ на схеме:32

Наименование:O-ring

Каталожный номер:10B0023

Комплект:2

Примечание:GB1235-76 100x3.1

№ на схеме:33

Наименование:Seal

Каталожный номер:52A0280

Комплект:2

Примечание:Z3-06120-003

№ на схеме:34

Наименование:Seal

Каталожный номер:11B0103

Комплект:2

Примечание:GB13871-92 55x75x12

№ на схеме:35

Наименование:Sleeve

Каталожный номер:55A0227

Комплект:2

Примечание:Z3-06120-005

№ на схеме:36

Наименование:Snap

Каталожный номер:07B0086

Комплект:2

Примечание:GB893.1-86 100

№ на схеме:37

Наименование:Bearing

Каталожный номер:32B0006

Комплект:1

Примечание:GB283-87 92511

№ на схеме:38

Наименование:Sleeve

Каталожный номер:57A0057

Комплект:1

Примечание:Z3-06120-007

№ на схеме:39

Наименование:Gear

Каталожный номер:41A0047

Комплект:1

Примечание:Z3-06120-006

№ на схеме:40

Наименование:Shaft

Каталожный номер:62A0034

Комплект:1

Примечание:Z3-06120-004

№ на схеме:41

Наименование:Bearinc

Каталожный номер:31B0023

Комплект:1

Примечание:GB276-94 6211(55x100x21)

№ на схеме:42

Наименование:Flange

Каталожный номер:58A0221

Комплект:1

Примечание:Z3-06120-0022
