Передача главная

← Передача вторая кпп Клапан →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

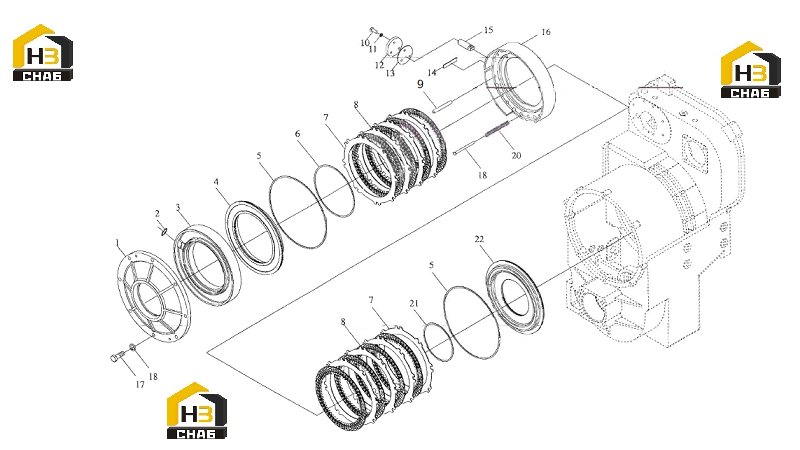

№ на схеме:1

Наименование:Cover

Каталожный номер:52A0281

Комплект:1

Примечание:Z3-06000-003

№ на схеме:2

Наименование:O-ring

Каталожный номер:10B0032

Комплект:1

Примечание:GB1235-76 20x2.4

№ на схеме:3

Наименование:Cylinder body

Каталожный номер:69A0015

Комплект:1

Примечание:Z3-06090-004

№ на схеме:4

Наименование:Piston

Каталожный номер:50A0028

Комплект:1

Примечание:Z3-06090-003

№ на схеме:5

Наименование:Seal

Каталожный номер:11B0101

Комплект:2

Примечание:Z3-06090-010 305x5x2.4

№ на схеме:6

Наименование:Seal

Каталожный номер:11B0098

Комплект:1

Примечание:Z3-06090-005 210x5x2.4

№ на схеме:7

Наименование:Plate

Каталожный номер:55A0222

Комплект:8

Примечание:Z3-06090-007

№ на схеме:8

Наименование:Disc assem

Каталожный номер:36C0019

Комплект:8

Примечание:Z3-06090-006

№ на схеме:9

Наименование:Pin

Каталожный номер:66A0024

Комплект:8

Примечание:Z3-06090-008 ф12x100

№ на схеме:10

Наименование:Bolt

Каталожный номер:00B0111

Комплект:3

Примечание:GB5783-86 M6x16

№ на схеме:11

Наименование:Washer

Каталожный номер:06B0021

Комплект:3

Примечание:GB93-87 6

№ на схеме:12

Наименование:Plate

Каталожный номер:52A0278

Комплект:1

Примечание:Z3-06000-009

№ на схеме:13

Наименование:Pin hole gasket

Каталожный номер:14B0050

Комплект:1

Примечание:Z3-06000-010

№ на схеме:14

Наименование:Plate

Каталожный номер:10A0263

Комплект:1

Примечание:Z3-06090-011

№ на схеме:15

Наименование:Pin

Каталожный номер:60A0202

Комплект:1

Примечание:Z3-06090-012

№ на схеме:16

Наименование:Bracket

Каталожный номер:55A0223

Комплект:1

Примечание:Z3-06090-009

№ на схеме:17

Наименование:Bolt

Каталожный номер:00B0022

Комплект:8

Примечание:GB5783-86 M10x30

№ на схеме:18

Наименование:Washer

Каталожный номер:06B0003

Комплект:8

Примечание:GB93-87 10

№ на схеме:19

Наименование:Pin

Каталожный номер:61A0053

Комплект:15

Примечание:Z3-06090-001

№ на схеме:20

Наименование:Spring

Каталожный номер:27B0058

Комплект:15

Примечание:Z3-06090-002

№ на схеме:21

Наименование:Seal

Каталожный номер:11B0102

Комплект:1

Примечание:Z3-06090-014 185x5x2.4

№ на схеме:22

Наименование:Piston

Каталожный номер:50A0029

Комплект:1

Примечание:Z3-06090-013
