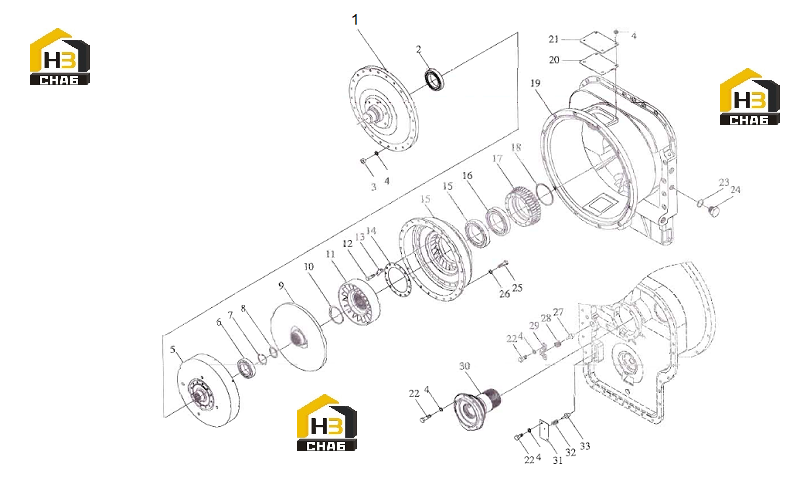

Гидротрансформатор

← Узел сцепления Узел вала гидронасосов →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Wheel shell

Каталожный номер:49A0021

Комплект:1

Примечание:YJSW315.3.0.03C- II

№ на схеме:2

Наименование:Bearing

Каталожный номер:31B0005

Комплект:1

Примечание:GB276-82 210

№ на схеме:3

Наименование:Nut

Каталожный номер:03B0005

Комплект:24

Примечание:GB6170-86 M8

№ на схеме:4

Наименование:Washer

Каталожный номер:06B0009

Комплект:53

Примечание:GB93-87 8

№ на схеме:5

Наименование:Turbine 1

Каталожный номер:49A0022

Комплект:1

Примечание:YJSW315-3-01-00

№ на схеме:6

Наименование:Bearing

Каталожный номер:31B0010

Комплект:1

Примечание:GB276-82 112

№ на схеме:7

Наименование:Snap Ring

Каталожный номер:07B0089

Комплект:1

Примечание:GB893.1-86 47

№ на схеме:8

Наименование:Spline spacer

Каталожный номер:55A0208

Комплект:1

Примечание:YJSW315-3 - 0-23

№ на схеме:9

Наименование:Turbine 2

Каталожный номер:49A0020

Комплект:1

Примечание:YJSW315-3-02-00

№ на схеме:10

Наименование:Snap Ring

Каталожный номер:07B0088

Комплект:1

Примечание:GB894.1-86 62

№ на схеме:11

Наименование:Stator

Каталожный номер:49A0018

Комплект:1

Примечание:YJSW315-3-0-11

№ на схеме:12

Наименование:Bolt

Каталожный номер:00B0073

Комплект:12

Примечание:GB5783-86 M8x30

№ на схеме:13

Наименование:Spacer

Каталожный номер:55A0209

Комплект:6

Примечание:YJSW315-3-0-15

№ на схеме:14

Наименование:Plate

Каталожный номер:52A0263

Комплект:1

Примечание:SWYJ315-3-0-12

№ на схеме:15

Наименование:Impeller

Каталожный номер:49A0019

Комплект:1

Примечание:YJSW315-3-0-10

№ на схеме:16

Наименование:Bearing

Каталожный номер:31B0014

Комплект:2

Примечание:GB276-82 113

№ на схеме:17

Наименование:Gear

Каталожный номер:41A0040

Комплект:1

Примечание:YJSW315-3-0-13

№ на схеме:18

Наименование:Seal ring

Каталожный номер:11B0074

Комплект:1

Примечание:YJW315-6-21

№ на схеме:19

Наименование:Housing

Каталожный номер:70A0036

Комплект:1

Примечание:YJSW315.3.0.01C- II

№ на схеме:20

Наименование:Gasket

Каталожный номер:11B0096

Комплект:1

Примечание:YJSW315-3-0-09

№ на схеме:21

Наименование:Plate

Каталожный номер:55A0210

Комплект:1

Примечание:YJSW315-3-0-07

№ на схеме:22

Наименование:Bolt

Каталожный номер:00B0017

Комплект:17

Примечание:GB5783-86 M8x20

№ на схеме:23

Наименование:Washer

Каталожный номер:06B0007

Комплект:3

Примечание:GB982-77 24

№ на схеме:24

Наименование:Plug

Каталожный номер:03B0232

Комплект:1

Примечание:YJSW315 - 3-0-16 M24x 1.5

№ на схеме:25

Наименование:Bolt

Каталожный номер:00B0013

Комплект:24

Примечание:GB5783-86 M8x35

№ на схеме:26

Наименование:Washer

Каталожный номер:06B0185

Комплект:24

Примечание:GB848-85 8

№ на схеме:27

Наименование:Valve

Каталожный номер:65A0016

Комплект:1

Примечание:YJSW315-3-0-17

№ на схеме:28

Наименование:Spring

Каталожный номер:27B0054

Комплект:1

Примечание:YJSW315-3-0-18

№ на схеме:29

Наименование:Valve

Каталожный номер:53A0050

Комплект:1

Примечание:YJSW315-3-0-19

№ на схеме:30

Наименование:Stator

Каталожный номер:61A0050

Комплект:1

Примечание:YJSW315-3-0-14

№ на схеме:31

Наименование:Plate

Каталожный номер:55A0049

Комплект:1

Примечание:YJSW315-3-0-22

№ на схеме:32

Наименование:Spring

Каталожный номер:27B0053

Комплект:1

Примечание:YJSW315-3-0-21

№ на схеме:33

Наименование:Valve

Каталожный номер:65A0015

Комплект:1

Примечание:YJSW315-3-0-20
