Узел сцепления

Узел сцепления

← Система масляная гидротрансформатора Гидротрансформатор →

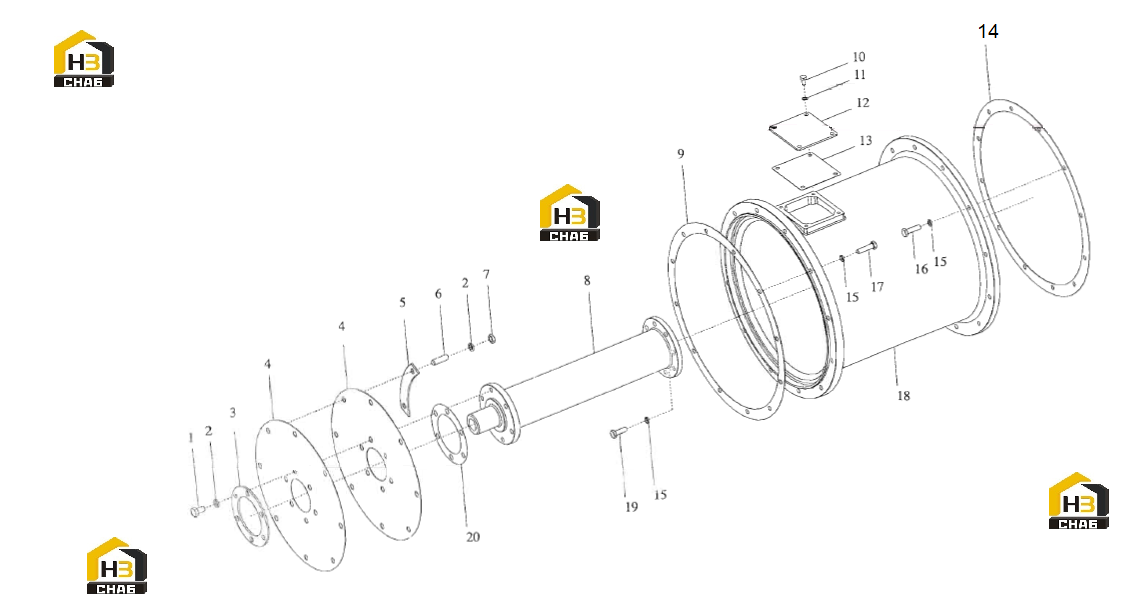

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:00B0014
Комплект:6
Примечание:GB5783-86 M12X20
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:06B0013
Комплект:14
Примечание:GB93-87 12
0 ₽
шт
№ на схеме:3
Наименование:Plate
Каталожный номер:24A0068
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Elastic plate
Каталожный номер:24A0085
Комплект:2
Примечание:YJSW315-3-0-25/1
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:24A0086
Комплект:4
Примечание:YJSW315-3-0-25/2
0 ₽
шт
№ на схеме:6
Наименование:Screw
Каталожный номер:05B0058
Комплект:8
Примечание:GB899-88
0 ₽
шт
№ на схеме:7
Наименование:Nut
Каталожный номер:02B0086
Комплект:8
Примечание:GB6173-86 М12X1.25
0 ₽
шт
№ на схеме:8
Наименование:Shaft
Каталожный номер:63A0019
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Gasket
Каталожный номер:54B0041
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:00B0019
Комплект:4
Примечание:GB5783 86 М8Х15
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:06B0009
Комплект:4
Примечание:GB93-87 8
0 ₽
шт
№ на схеме:12
Наименование:Plate
Каталожный номер:11A0147
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Spacer
Каталожный номер:1480019
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Gasket
Каталожный номер:54B0042
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:06B0003
Комплект:32
Примечание:GB93-87 10
0 ₽
шт
№ на схеме:16
Наименование:Bolt
Каталожный номер:00B0002
Комплект:12
Примечание:GB5783-86 М10X35
0 ₽
шт
№ на схеме:17
Наименование:Bolt
Каталожный номер:00B0105
Комплект:12
Примечание:GB6783-86 М10X40
0 ₽
шт
№ на схеме:18
Наименование:Sleeve
Каталожный номер:39A0032
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Bolt
Каталожный номер:00B0063
Комплект:8
Примечание:GB5783-86 Ml0X28
0 ₽
шт
№ на схеме:20
Наименование:Adjustment
Каталожный номер:24A0087
Комплект:1
Примечание:
