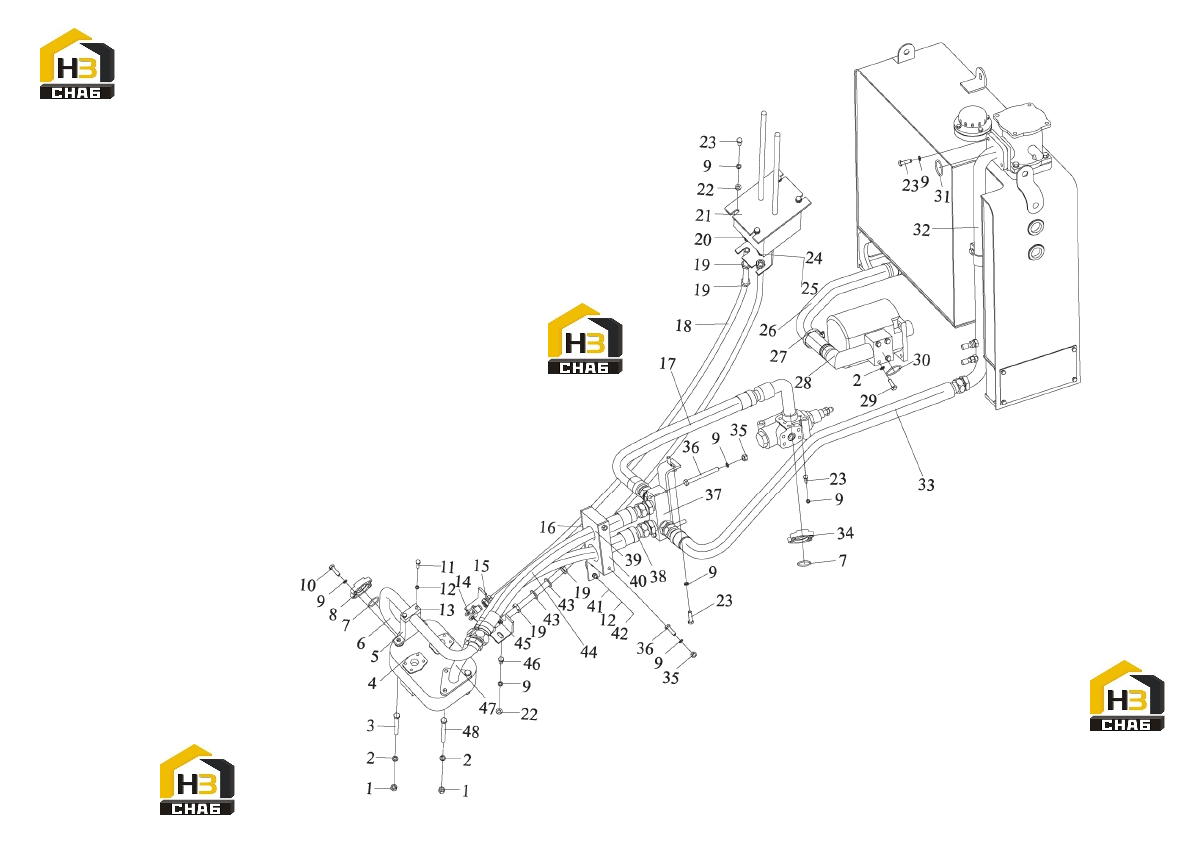

Система гидравлическая (часть 2)

Каталожный номер:03B0010

Комплект:4

Примечание:GB6170-2000 M12

№ на схеме:2

Каталожный номер:06B0013

Комплект:8

Примечание:GB93-2000 12

№ на схеме:3

Каталожный номер:01B0074

Комплект:2

Примечание:GB5782-2000 M12x120

№ на схеме:4

Наименование:Valve

Каталожный номер:12C0070

Комплект:1

Примечание:DF25.2C

№ на схеме:5

Каталожный номер:17A1521

Комплект:1

Примечание:

№ на схеме:6

Каталожный номер:17D0324

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-Ring

Каталожный номер:10B0055

Комплект:2

Примечание:GB3452.1-2005 37.5x3.55

№ на схеме:8

Наименование:Flange

Каталожный номер:58A0020

Комплект:2

Примечание:

№ на схеме:9

Каталожный номер:06B0003

Комплект:23

Примечание:GB93-2000 10

№ на схеме:10

Каталожный номер:00B0002

Комплект:4

Примечание:GB5783-2000 M10x35

№ на схеме:11

Каталожный номер:00B0013

Комплект:2

Примечание:GB5783-2000 M8x35

№ на схеме:12

Каталожный номер:06B0009

Комплект:4

Примечание:GB93-2000 8

№ на схеме:13

Наименование:Clamp

Каталожный номер:82A0682

Комплект:1

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:03A0020

Комплект:2

Примечание:

№ на схеме:15

Каталожный номер:26A0003

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:13A0536

Комплект:1

Примечание:

№ на схеме:17

Каталожный номер:07C0358

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cable

Каталожный номер:61C0104

Комплект:2

Примечание:1=1730

№ на схеме:19

Каталожный номер:03B0064

Комплект:8

Примечание:M18x1.5

№ на схеме:20

Наименование:Connector

Каталожный номер:03A0019

Комплект:2

Примечание:

№ на схеме:21

Наименование:Device controlling the pressure of the working fluid

Каталожный номер:44C0628

Комплект:1

Примечание:

№ на схеме:23

Каталожный номер:00B0022

Комплект:12

Примечание:GB5783-2000 M10x30

№ на схеме:24

Наименование:Pin

Каталожный номер:08B0008

Комплект:2

Примечание:GB882-2008 B8x28

№ на схеме:25

Наименование:Pin

Каталожный номер:08B0009

Комплект:2

Примечание:GB91-2000 3x20

№ на схеме:26

Каталожный номер:13B0035

Комплект:1

Примечание:45.5

№ на схеме:27

Наименование:Clamp

Каталожный номер:24B0026

Комплект:2

Примечание:JB/T8870-1999 cp50-70

№ на схеме:28

Каталожный номер:17D0661

Комплект:1

Примечание:

№ на схеме:29

Каталожный номер:01B0079

Комплект:4

Примечание:GB5782-2000 M12x75

№ на схеме:30

Наименование:O-Ring

Каталожный номер:10B0014

Комплект:1

Примечание:GB3452.1-2005 47.5x3.BB

№ на схеме:31

Наименование:O-Ring

Каталожный номер:10B0104

Комплект:1

Примечание:GB3452.1-2005 75x3.55

№ на схеме:32

Каталожный номер:17D3303

Комплект:1

Примечание:

№ на схеме:33

Каталожный номер:07C0382

Комплект:1

Примечание:

№ на схеме:34

Наименование:Flange

Каталожный номер:58A0023

Комплект:2

Примечание:

№ на схеме:35

Каталожный номер:03B0026

Комплект:4

Примечание:GB6170-2000 M10

№ на схеме:36

Каталожный номер:01B0192

Комплект:4

Примечание:GB5782-2000 M10x130

№ на схеме:37

Каталожный номер:18D0102

Комплект:1

Примечание:

№ на схеме:38

Каталожный номер:07C0128

Комплект:1

Примечание:2041L2-20x1W20-930

№ на схеме:39

Наименование:Clamp

Каталожный номер:85A0043

Комплект:1

Примечание:

№ на схеме:40

Каталожный номер:11A0414

Комплект:1

Примечание:

№ на схеме:41

Каталожный номер:02B0045

Комплект:1

Примечание:

№ на схеме:42

Каталожный номер:03B0005

Комплект:2

Примечание:GB6170-2000 M8

№ на схеме:43

Каталожный номер:06B0046

Комплект:4

Примечание:GB97.1-2002 18

№ на схеме:44

Каталожный номер:07C0130

Комплект:1

Примечание:2041142-H16-930

№ на схеме:45

Каталожный номер:03B0035

Комплект:4

Примечание:GB6172-2000 M10

№ на схеме:46

Каталожный номер:00B0029

Комплект:3

Примечание:GB5783-2000 M10x20

№ на схеме:47

Каталожный номер:17D0323

Комплект:1

Примечание:

№ на схеме:48
