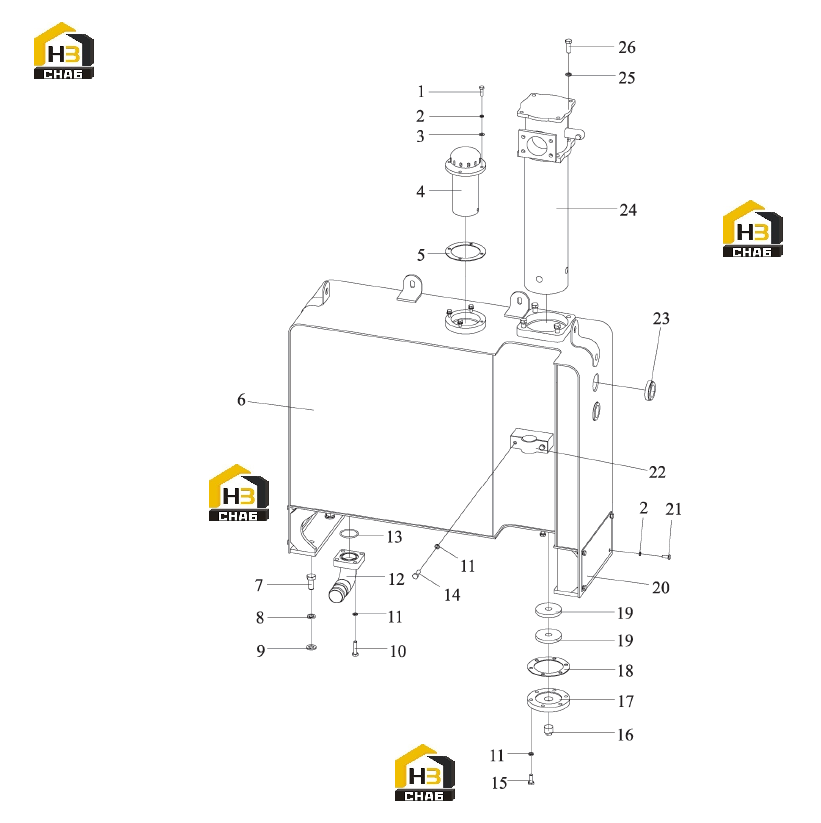

Комплектующие гидравлического бака

← Система гидравлическая (часть 2) Система гидравлическая рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:00B0018

Комплект:4

Примечание:GB5783-2000 M8x25

№ на схеме:2

Наименование:Washer

Каталожный номер:06B0009

Комплект:12

Примечание:GB93-2000 8

№ на схеме:3

Наименование:Washer

Каталожный номер:06B0027

Комплект:4

Примечание:GB97.1-2002 8

№ на схеме:4

Наименование:Air Filter

Каталожный номер:60C0334

Комплект:1

Примечание:

№ на схеме:5

Наименование:Spacer

Каталожный номер:55A0289

Комплект:1

Примечание:

№ на схеме:6

Наименование:Tank

Каталожный номер:04D0448

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:00B0016

Комплект:4

Примечание:GB5783-2000 M16x35

№ на схеме:8

Наименование:Washer

Каталожный номер:06B0020

Комплект:4

Примечание:GB93-2000 16

№ на схеме:9

Наименование:Washer

Каталожный номер:06B0014

Комплект:4

Примечание:GB97.1-2002 16

№ на схеме:10

Наименование:Bolt

Каталожный номер:00B0105

Комплект:4

Примечание:GB5783-2000 M10x40

№ на схеме:11

Наименование:Washer

Каталожный номер:06B0003

Комплект:12

Примечание:GB93-2000 8

№ на схеме:12

Наименование:Connector

Каталожный номер:17D0668

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-Ring

Каталожный номер:10B0111

Комплект:1

Примечание:50x3.55

№ на схеме:14

Наименование:Bolt

Каталожный номер:00B0022

Комплект:2

Примечание:GB5783-2000 M10x30

№ на схеме:15

Наименование:Bolt

Каталожный номер:00B0028

Комплект:6

Примечание:GB5783-2000 M10x25

№ на схеме:16

Наименование:Plug

Каталожный номер:03B0028

Комплект:1

Примечание:

№ на схеме:17

Наименование:Flanged Cap

Каталожный номер:52A0196

Комплект:1

Примечание:

№ на схеме:18

Наименование:Spacer

Каталожный номер:55A0147

Комплект:1

Примечание:

№ на схеме:19

Наименование:Permanent position

Каталожный номер:64B0012

Комплект:2

Примечание:D80

№ на схеме:20

Наименование:Plate

Каталожный номер:10A0285

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:00B0017

Комплект:8

Примечание:GB5783-2000 M8x20

№ на схеме:22

Наименование:Clamp

Каталожный номер:82A0205

Комплект:1

Примечание:

№ на схеме:23

Наименование:Oil standard

Каталожный номер:16C0005

Комплект:2

Примечание:

№ на схеме:24

Наименование:Oil Filter

Каталожный номер:60C0095

Комплект:1

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:06B0013

Комплект:4

Примечание:GB93-2000 12

№ на схеме:26

Наименование:Bolt

Каталожный номер:00B0026

Комплект:4

Примечание:GB5783-2000 M12x35
