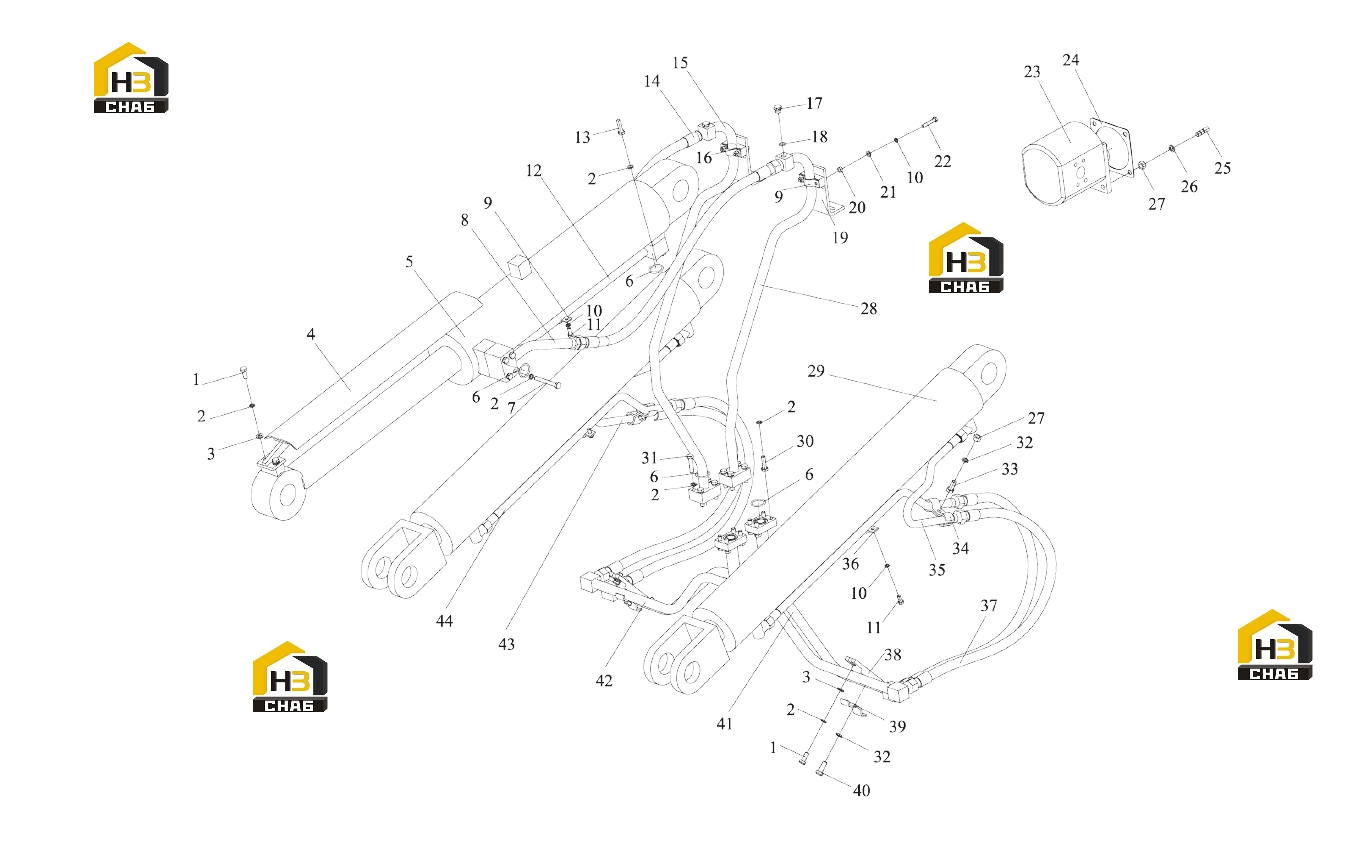

Система гидравлическая (часть 1)

Каталожный номер:00B0028

Комплект:6

Примечание:GB5783-2000 M10x25

№ на схеме:2

Каталожный номер:06B0003

Комплект:30

Примечание:GB93-2000 1omm

№ на схеме:3

Каталожный номер:06B0004

Комплект:6

Примечание:GB97.1-2002 1omm

№ на схеме:4

Наименование:Assembly

Каталожный номер:00D3530

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cylinder

Каталожный номер:10C1152

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-Ring

Каталожный номер:10B0013

Комплект:6

Примечание:GB3452.1-2005 32.5x3.55

№ на схеме:7

Каталожный номер:00B0030

Комплект:4

Примечание:GB5783-2000 M10x80

№ на схеме:8

Каталожный номер:17D0316

Комплект:1

Примечание:

№ на схеме:9

Каталожный номер:82A0056

Комплект:3

Примечание:

№ на схеме:10

Каталожный номер:06B0009

Комплект:10

Примечание:GB93-2000 8

№ на схеме:11

Каталожный номер:00B0017

Комплект:6

Примечание:GB5783-2000 M8x20

№ на схеме:12

Каталожный номер:17D0317

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:00B0156

Комплект:4

Примечание:GB5783-2000 M10x65

№ на схеме:14

Наименование:Hose

Каталожный номер:06C0055

Комплект:2

Примечание:20411-30-12X2W12-950

№ на схеме:15

Каталожный номер:17D0318

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:82A0057

Комплект:2

Примечание:

№ на схеме:17

Наименование:Plug

Каталожный номер:67A0443

Комплект:2

Примечание:

№ на схеме:18

Наименование:O-Ring

Каталожный номер:10B0009

Комплект:2

Примечание:GB1235-76 16x2.4

№ на схеме:19

Наименование:Plate

Каталожный номер:23A0262

Комплект:2

Примечание:

№ на схеме:20

Наименование:Nut

Каталожный номер:03B0112

Комплект:4

Примечание:GB889-2008 M8

№ на схеме:21

Каталожный номер:06B0027

Комплект:4

Примечание:GB97.1-2002 8

№ на схеме:23

Наименование:Pump

Каталожный номер:11C0095

Комплект:1

Примечание:JHP2100

№ на схеме:24

Наименование:Gasket

Каталожный номер:14B0003

Комплект:1

Примечание:145x145x2

№ на схеме:25

Наименование:Stud

Каталожный номер:05B0032

Комплект:4

Примечание:GB897-1988 AM12x321iS

№ на схеме:26

Каталожный номер:06B0013

Комплект:4

Примечание:GB93-2000 12

№ на схеме:27

Наименование:Nut

Каталожный номер:03B0036

Комплект:6

Примечание:GB6172-2000 M12

№ на схеме:28

Каталожный номер:17D0319

Комплект:1

Примечание:

№ на схеме:29

Наименование:Cylinder

Каталожный номер:10C0074

Комплект:2

Примечание:

№ на схеме:30

Каталожный номер:00B0002

Комплект:8

Примечание:GB5783-2000 M10x35

№ на схеме:31

Каталожный номер:00B0172

Комплект:8

Примечание:GB5783-2000 M10x45

№ на схеме:32

Каталожный номер:06B0013

Комплект:4

Примечание:GB93-2000 12

№ на схеме:33

Каталожный номер:00B0023

Комплект:2

Примечание:GB5783-2000 M12x25

№ на схеме:34

Каталожный номер:82A0009

Комплект:4

Примечание:

№ на схеме:35

Каталожный номер:17D0314

Комплект:1

Примечание:

№ на схеме:36

Каталожный номер:82A0055

Комплект:2

Примечание:

№ на схеме:37

Наименование:Hose

Каталожный номер:06C0056

Комплект:4

Примечание:

№ на схеме:38

Наименование:Cover

Каталожный номер:53A0467

Комплект:2

Примечание:

№ на схеме:39

Каталожный номер:82A0060

Комплект:2

Примечание:

№ на схеме:40

Каталожный номер:00B0031

Комплект:2

Примечание:GB5783-2000 M12x30

№ на схеме:41

Каталожный номер:17D0327

Комплект:1

Примечание:

№ на схеме:42

Каталожный номер:17D0328

Комплект:1

Примечание:

№ на схеме:43

Каталожный номер:17D0313

Комплект:1

Примечание:

№ на схеме:44
