Система шасси

← Шасси заднее Штифт средний шарнирный →

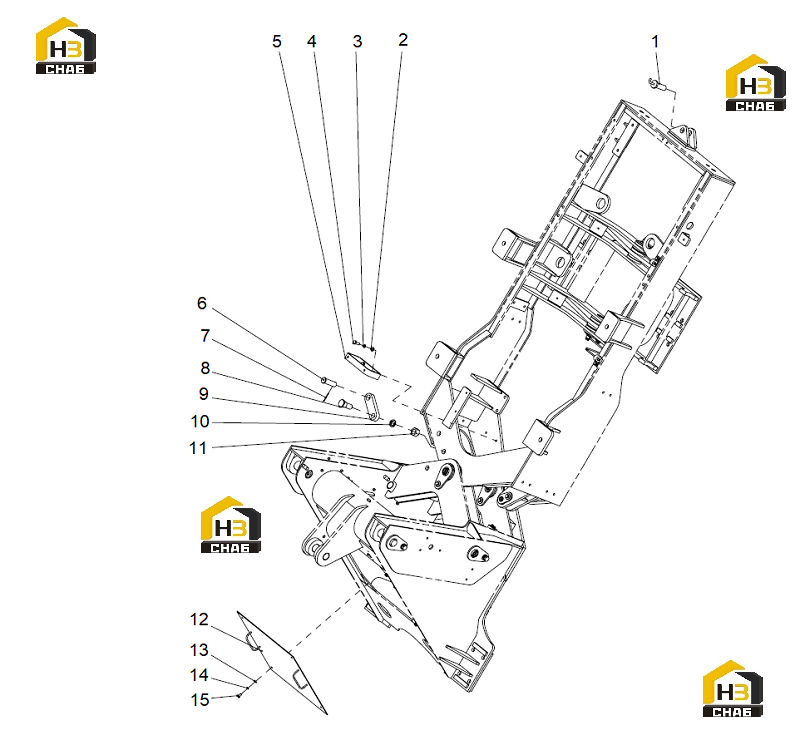

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:pin

Каталожный номер:15D0404

Комплект:1

Примечание:-

№ на схеме:2

Наименование:washer

Каталожный номер:06B0004

Комплект:14

Примечание:10

№ на схеме:3

Наименование:washer

Каталожный номер:06B0003

Комплект:20

Примечание:10

№ на схеме:4

Наименование:bolt

Каталожный номер:00B0022

Комплект:2

Примечание:M10X30

№ на схеме:5

Наименование:bracket

Каталожный номер:23A1860

Комплект:1

Примечание:-

№ на схеме:6

Наименование:pin

Каталожный номер:66A0041

Комплект:1

Примечание:-

№ на схеме:7

Наименование:pin

Каталожный номер:08B0702

Комплект:1

Примечание:3.2X40

№ на схеме:8

Наименование:pin

Каталожный номер:66A0042

Комплект:1

Примечание:-

№ на схеме:9

Наименование:link

Каталожный номер:64A0072

Комплект:1

Примечание:-

№ на схеме:10

Наименование:washer

Каталожный номер:06B0142

Комплект:1

Примечание:24

№ на схеме:11

Наименование:nut

Каталожный номер:03B0137

Комплект:1

Примечание:M24

№ на схеме:12

Наименование:cover

Каталожный номер:30D0235

Комплект:1

Примечание:-

№ на схеме:13

Наименование:washer

Каталожный номер:06B0027

Комплект:7

Примечание:8

№ на схеме:14

Наименование:washer

Каталожный номер:06B0009

Комплект:7

Примечание:8

№ на схеме:15

Наименование:bolt

Каталожный номер:00B0019

Комплект:4

Примечание:M8X1 5
