Шасси заднее

Шасси заднее

← Штифт рулевого цилиндра (часть 2) Система шасси →

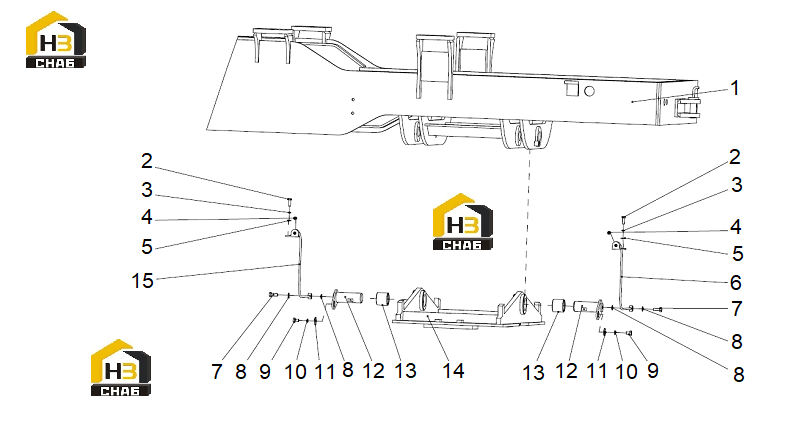

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:rear chassis
Каталожный номер:30D0243
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:2
Наименование:bolt
Каталожный номер:00B0018
Комплект:2
Примечание:M8X25
0 ₽
шт
№ на схеме:3
Наименование:washer
Каталожный номер:06B0009
Комплект:7
Примечание:8
0 ₽
шт
№ на схеме:4
Наименование:grease nipple
Каталожный номер:26B0010
Комплект:11
Примечание:M10X1
0 ₽
шт
№ на схеме:5
Наименование:washer
Каталожный номер:06B0027
Комплект:7
Примечание:8
0 ₽
шт
№ на схеме:6
Наименование:pipe
Каталожный номер:17D1485
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:7
Наименование:connector
Каталожный номер:28B0071
Комплект:3
Примечание:M10
0 ₽
шт
№ на схеме:8
Наименование:washer
Каталожный номер:06B0443
Комплект:6
Примечание:M10
0 ₽
шт
№ на схеме:9
Наименование:bolt
Каталожный номер:00B0995
Комплект:6
Примечание:M10X15
0 ₽
шт
№ на схеме:10
Наименование:washer
Каталожный номер:06B0003
Комплект:20
Примечание:10
0 ₽
шт
№ на схеме:11
Наименование:washer
Каталожный номер:06B0049
Комплект:6
Примечание:10
0 ₽
шт
№ на схеме:12
Наименование:Pin
Каталожный номер:15D0403
Комплект:2
Примечание:-
0 ₽
шт
№ на схеме:13
Наименование:bush ring
Каталожный номер:54A0367
Комплект:2
Примечание:-
0 ₽
шт
№ на схеме:14
Наименование:swing span
Каталожный номер:43C0594
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:15
Наименование:pipe
Каталожный номер:17D1484
Комплект:1
Примечание:-
