Штифт средний шарнирный

← Система шасси Рычаг подъемный в сборе →

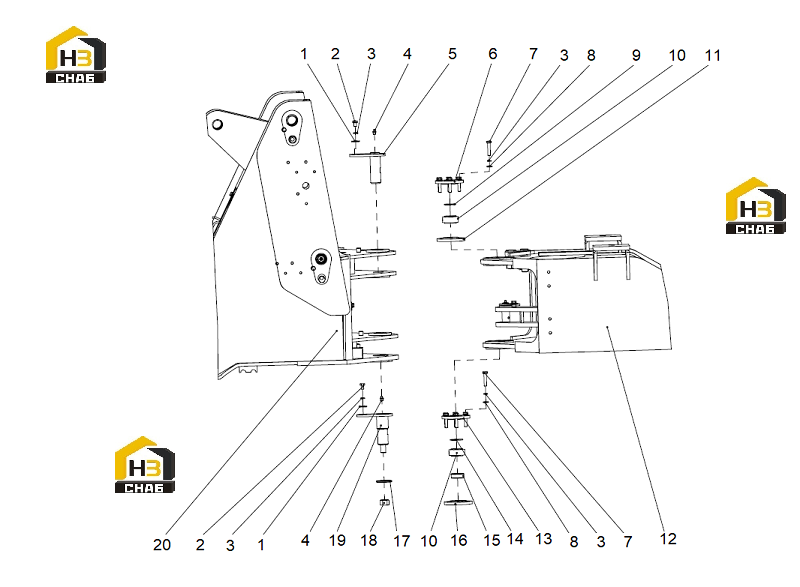

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:washer

Каталожный номер:06B0049

Комплект:6

Примечание:10

№ на схеме:2

Наименование:bolt

Каталожный номер:00B0995

Комплект:6

Примечание:M10X15

№ на схеме:3

Наименование:washer

Каталожный номер:06B0003

Комплект:20

Примечание:10

№ на схеме:4

Наименование:grease nipple

Каталожный номер:26B0010

Комплект:11

Примечание:M10X1

№ на схеме:5

Наименование:pin

Каталожный номер:15D0399

Комплект:1

Примечание:-

№ на схеме:6

Наименование:flange

Каталожный номер:58A0493

Комплект:1

Примечание:-

№ на схеме:7

Наименование:bolt

Каталожный номер:01B0036

Комплект:12

Примечание:M10X50

№ на схеме:8

Наименование:washer

Каталожный номер:06B0004

Комплект:14

Примечание:10

№ на схеме:9

Наименование:O-ring

Каталожный номер:10B0378

Комплект:1

Примечание:40x2.65

№ на схеме:10

Наименование:bearing

Каталожный номер:35B0023

Комплект:2

Примечание:GE40ES

№ на схеме:11

Наименование:flange

Каталожный номер:58A0492

Комплект:1

Примечание:2

№ на схеме:12

Наименование:rear chassis

Каталожный номер:30D0243

Комплект:1

Примечание:-

№ на схеме:13

Наименование:flange

Каталожный номер:58A0490

Комплект:1

Примечание:3

№ на схеме:14

Наименование:O-ring

Каталожный номер:10B0391

Комплект:1

Примечание:45x2.65

№ на схеме:15

Наименование:thrust sleeve

Каталожный номер:54A0889

Комплект:1

Примечание:-

№ на схеме:16

Наименование:flange

Каталожный номер:58A0491

Комплект:1

Примечание:4

№ на схеме:17

Наименование:washer

Каталожный номер:55A0595

Комплект:1

Примечание:-

№ на схеме:18

Наименование:nut

Каталожный номер:03B0616

Комплект:1

Примечание:M20

№ на схеме:19

Наименование:pin

Каталожный номер:60A0240

Комплект:1

Примечание:-

№ на схеме:20

Наименование:front chassis

Каталожный номер:30D0245

Комплект:1

Примечание:-
