Шестерня ведущая в сборе

Шестерня ведущая в сборе

← Дифференциал в сборе Система переключения передач →

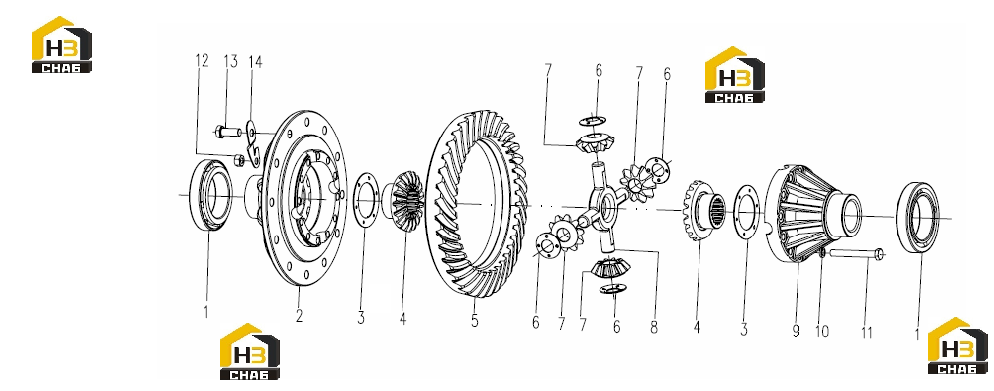

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bearing
Каталожный номер:GB/T297-1994
Комплект:2
Примечание:29590/29522
0 ₽
шт
№ на схеме:2
Наименование:Cover
Каталожный номер:ZL10. 3-1
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:ZL10.3-10
Комплект:2
Примечание:-
0 ₽
шт
№ на схеме:4
Наименование:Gear
Каталожный номер:ZL10. 3-9
Комплект:2
Примечание:-
0 ₽
шт
№ на схеме:5
Наименование:Gear
Каталожный номер:ZL14B. 1-4
Комплект:1
Примечание:43
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:ZL10.3-15
Комплект:4
Примечание:-
0 ₽
шт
№ на схеме:7
Наименование:Gear
Каталожный номер:ZL10. 3-8
Комплект:4
Примечание:-
0 ₽
шт
№ на схеме:8
Наименование:Shafe
Каталожный номер:ZL10. 2-7
Комплект:1
Примечание:20x146
0 ₽
шт
№ на схеме:9
Наименование:Cover
Каталожный номер:ZL10. 3-2
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:10
Наименование:Spring washer
Каталожный номер:GB/T93-1987
Комплект:12
Примечание:10
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:GB/T5783-2000
Комплект:12
Примечание:M10x1.25x75
0 ₽
шт
№ на схеме:12
Наименование:Nut
Каталожный номер:GB/T6171-2000
Комплект:12
Примечание:M10x1.25
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:ZL10. 3-5
Комплект:12
Примечание:M12x1.25x30
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:ZL 10.3-4
Комплект:12
Примечание:-
