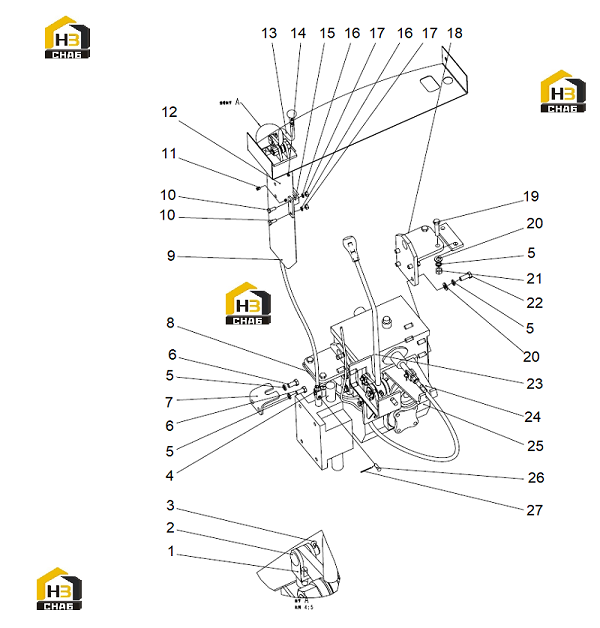

Система переключения передач

← Шестерня ведущая в сборе Рычаг переключения передач →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:sleeve

Каталожный номер:74A0015

Комплект:1

Примечание:-

№ на схеме:2

Наименование:pin

Каталожный номер:08B0607

Комплект:1

Примечание:B8X25

№ на схеме:3

Наименование:pin

Каталожный номер:08B0703

Комплект:1

Примечание:3.2X30

№ на схеме:4

Наименование:sleeve

Каталожный номер:74A0066

Комплект:1

Примечание:-

№ на схеме:5

Наименование:washer

Каталожный номер:06B0013

Комплект:4

Примечание:12

№ на схеме:6

Наименование:bolt

Каталожный номер:00B0023

Комплект:2

Примечание:M12X25

№ на схеме:7

Наименование:supporter

Каталожный номер:22A0651

Комплект:1

Примечание:-

№ на схеме:8

Наименование:rubber pad

Каталожный номер:85A0269

Комплект:2

Примечание:-

№ на схеме:9

Наименование:flexible axle

Каталожный номер:24C0086

Комплект:1

Примечание:-

№ на схеме:10

Наименование:bolt

Каталожный номер:00B0017

Комплект:2

Примечание:M8X20

№ на схеме:11

Наименование:screw

Каталожный номер:04B0866

Комплект:1

Примечание:-

№ на схеме:12

Наименование:sleeve

Каталожный номер:54A0382

Комплект:1

Примечание:-

№ на схеме:13

Наименование:gearing shit lever

Каталожный номер:24C0090

Комплект:1

Примечание:-

№ на схеме:14

Наименование:screw

Каталожный номер:04B0867

Комплект:1

Примечание:-

№ на схеме:15

Наименование:supporter

Каталожный номер:00D0665

Комплект:1

Примечание:-

№ на схеме:16

Наименование:washer

Каталожный номер:06B0009

Комплект:2

Примечание:8

№ на схеме:17

Наименование:nut

Каталожный номер:03B0005

Комплект:2

Примечание:M8

№ на схеме:18

Наименование:supporter

Каталожный номер:00D2102

Комплект:2

Примечание:-

№ на схеме:19

Наименование:bolt

Каталожный номер:01B0041

Комплект:4

Примечание:M12X55

№ на схеме:20

Наименование:washer

Каталожный номер:06B0012

Комплект:2

Примечание:12

№ на схеме:21

Наименование:nut

Каталожный номер:03B0010

Комплект:4

Примечание:M12

№ на схеме:22

Наименование:bolt

Каталожный номер:00B0031

Комплект:8

Примечание:M12X30

№ на схеме:23

Наименование:gearshit mechanism

Каталожный номер:24C0087

Комплект:1

Примечание:-

№ на схеме:24

Наименование:supportor

Каталожный номер:00D2104

Комплект:1

Примечание:-

№ на схеме:25

Наименование:transmission case

Каталожный номер:42C0167

Комплект:1

Примечание:-

№ на схеме:26

Наименование:pin

Каталожный номер:08B0748

Комплект:1

Примечание:B8X25

№ на схеме:27

Наименование:pin

Каталожный номер:08B0701

Комплект:1

Примечание:2.5X30
