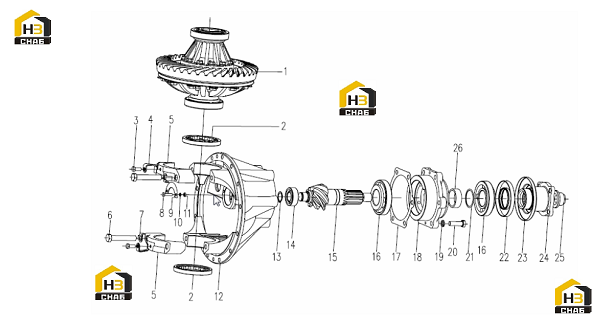

Дифференциал в сборе

← Мост ведущий Шестерня ведущая в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:differential

Каталожный номер:ZL10.2.1

Комплект:1

Примечание:-

№ на схеме:2

Наименование:Nut

Каталожный номер:ZL10.3-3

Комплект:2

Примечание:M110x1.5

№ на схеме:3

Наименование:Bolt

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:M8x16

№ на схеме:4

Наименование:Washer

Каталожный номер:ZL10.2-5

Комплект:2

Примечание:-

№ на схеме:5

Наименование:Cover

Каталожный номер:ZL12.2-4

Комплект:2

Примечание:-

№ на схеме:6

Наименование:Nut

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:M14x80

№ на схеме:7

Наименование:Washer

Каталожный номер:ZL08.2-11

Комплект:4

Примечание:-

№ на схеме:8

Наименование:Bolt

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:M6x25

№ на схеме:9

Наименование:Washer

Каталожный номер:ZL10.2.1-4

Комплект:1

Примечание:-

№ на схеме:10

Наименование:Spring washer

Каталожный номер:GB/T93-1987

Комплект:2

Примечание:6

№ на схеме:11

Наименование:Nut

Каталожный номер:GB/T6171-2000

Комплект:2

Примечание:M6

№ на схеме:12

Наименование:Housting

Каталожный номер:ZL10.2-1

Комплект:1

Примечание:-

№ на схеме:13

Наименование:Ring

Каталожный номер:GB/T894.1-1986

Комплект:1

Примечание:25

№ на схеме:14

Наименование:Bearing

Каталожный номер:GB/T283-1994

Комплект:1

Примечание:532505

№ на схеме:15

Наименование:Bevel pinion

Каталожный номер:ZL14B.1-3

Комплект:1

Примечание:7

№ на схеме:16

Наименование:Bearing

Каталожный номер:GB/T297-1994

Комплект:2

Примечание:31309E

№ на схеме:17

Наименование:Washer

Каталожный номер:ZL10.3-13

Комплект:1

Примечание:-

№ на схеме:18

Наименование:Cover

Каталожный номер:ZL10.2-3

Комплект:1

Примечание:-

№ на схеме:19

Наименование:Spring washer

Каталожный номер:GB/T93-1987

Комплект:6

Примечание:12

№ на схеме:20

Наименование:Bolt

Каталожный номер:GB/T5783-2000

Комплект:6

Примечание:M12x40

№ на схеме:21

Наименование:washer

Каталожный номер:ZL10.2.1-3

Комплект:1

Примечание:-

№ на схеме:22

Наименование:Oil seal

Каталожный номер:GB/T9877.1-1988

Комплект:1

Примечание:FB58x103x12/20

№ на схеме:23

Наименование:Cover

Каталожный номер:ZL10.3-11

Комплект:1

Примечание:-

№ на схеме:24

Наименование:Gear

Каталожный номер:ZL10.3-12

Комплект:1

Примечание:-

№ на схеме:25

Наименование:Nut

Каталожный номер:ZL10.2.1-5

Комплект:1

Примечание:M24x2

№ на схеме:26

Наименование:spacer

Каталожный номер:ZL10.2.1-1

Комплект:1

Примечание:-
