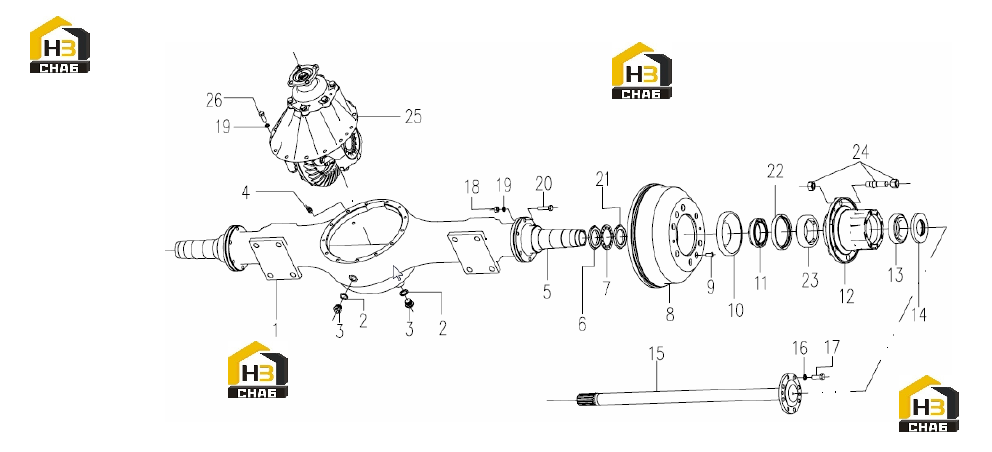

Мост ведущий

← Система ведущих мостов Дифференциал в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:housing

Каталожный номер:ZL14B.1-1A

Комплект:1

Примечание:-

№ на схеме:2

Наименование:Washer

Каталожный номер:ZL08.1-4

Комплект:2

Примечание:20

№ на схеме:3

Наименование:Bolt

Каталожный номер:ZL08.1-10

Комплект:2

Примечание:M20x1.5

№ на схеме:4

Наименование:valve

Каталожный номер:ZL08.1-11

Комплект:1

Примечание:M10x1

№ на схеме:5

Наименование:Shaft

Каталожный номер:ZL12.1-4

Комплект:2

Примечание:-

№ на схеме:6

Наименование:Nut

Каталожный номер:ZL12.1-6A

Комплект:2

Примечание:M58x1.5

№ на схеме:7

Наименование:Washer

Каталожный номер:ZL12.1-7

Комплект:2

Примечание:58

№ на схеме:8

Наименование:Wheel hub brake

Каталожный номер:ZL08.1-3

Комплект:2

Примечание:ZL08.1-13

№ на схеме:9

Наименование:bolt

Каталожный номер:GB/T819.2-2000

Комплект:4

Примечание:M10x20

№ на схеме:10

Наименование:Oil seal

Каталожный номер:ZL08.1-16

Комплект:2

Примечание:-

№ на схеме:11

Наименование:Oil seal

Каталожный номер:ZL08.1-5

Комплект:2

Примечание:-

№ на схеме:12

Наименование:Hub

Каталожный номер:ZL12.1-2

Комплект:2

Примечание:-

№ на схеме:13

Наименование:bearing

Каталожный номер:GB/T297-1994

Комплект:2

Примечание:28958/28920

№ на схеме:14

Наименование:Oil seal

Каталожный номер:GB/T9877.1-1988

Комплект:2

Примечание:FB55x102x8/9.5

№ на схеме:15

Наименование:Half shafe

Каталожный номер:ZL10.1-12

Комплект:1

Примечание:L1=735 L2=820

№ на схеме:16

Наименование:Spring washer

Каталожный номер:GB/T93-87

Комплект:16

Примечание:12

№ на схеме:17

Наименование:Bolt

Каталожный номер:ZL12.1-8

Комплект:16

Примечание:M12x35

№ на схеме:18

Наименование:Nut

Каталожный номер:GB/T6171-2000

Комплект:12

Примечание:M10x1

№ на схеме:19

Наименование:Spring washer

Каталожный номер:GB/T93-87

Комплект:21

Примечание:10

№ на схеме:20

Наименование:Bolt

Каталожный номер:ZL10.1-9

Комплект:12

Примечание:M10x1

№ на схеме:21

Наименование:Nut

Каталожный номер:ZL12.1-6

Комплект:2

Примечание:M58x1.5

№ на схеме:22

Наименование:Oil seal

Каталожный номер:GB/T9877.1-1988

Комплект:2

Примечание:FB100x120x13

№ на схеме:23

Наименование:Bearing

Каталожный номер:GB/T297-1994

Комплект:2

Примечание:33113x2

№ на схеме:24

Наименование:Bolt

Каталожный номер:ZL08.1-8

Комплект:12

Примечание:M18x1.5

№ на схеме:25

Наименование:retarder

Каталожный номер:ZL10.2

Комплект:1

Примечание:-

№ на схеме:26

Наименование:bolt

Каталожный номер:GB/T5783-2000

Комплект:9

Примечание:M10x30
