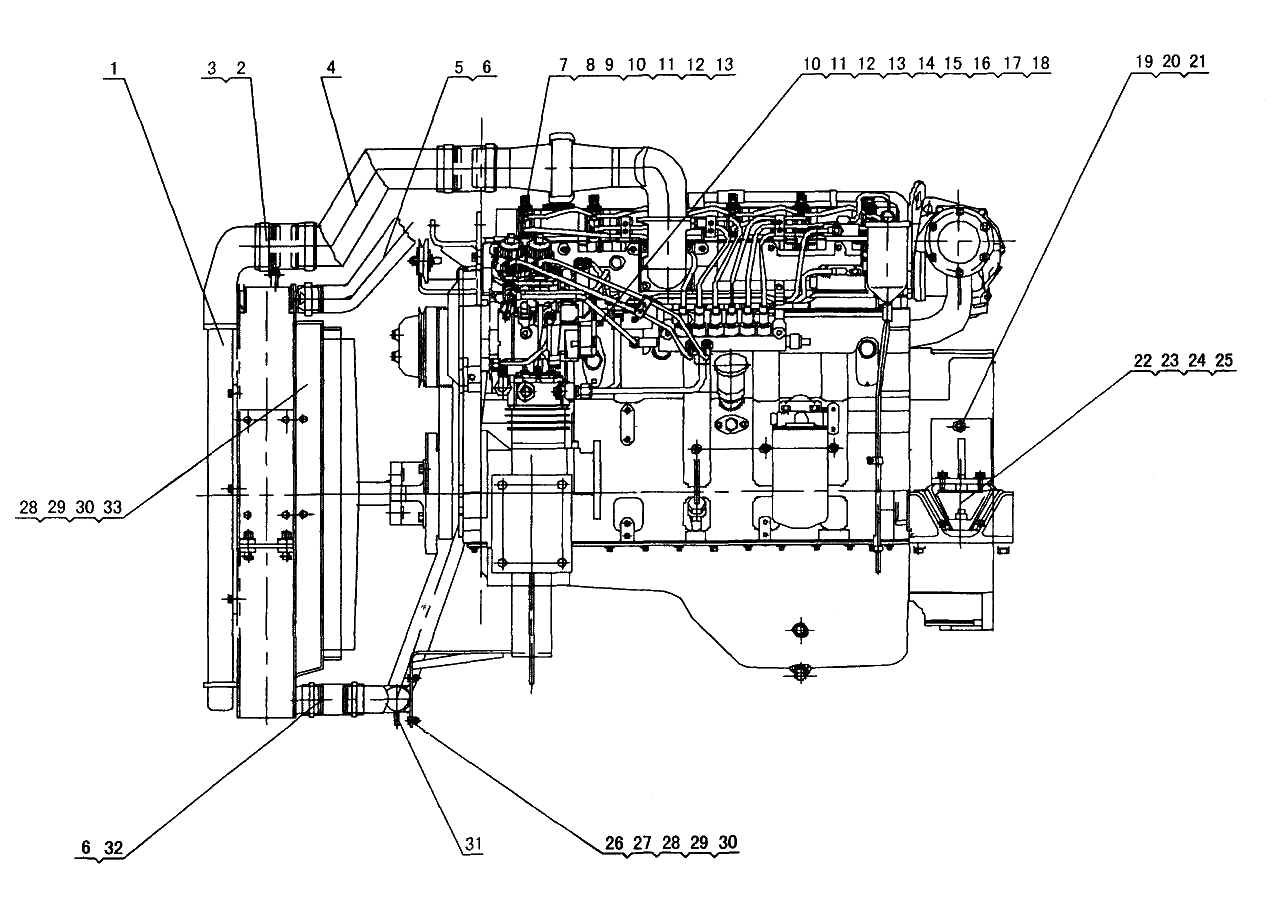

Двигательная установка XZ30K5.45 (двигатель SC8DK280Q3)

← Система управления выносными опорами QY30K.72 Главный редуктор 82754600 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Охладитель

Каталожный номер:11415269

Комплект:1

Примечание:

№ на схеме:2

Наименование:Т-зажим d92

Каталожный номер:11210550

Комплект:6

Примечание:

№ на схеме:3

Наименование:Рукав, внутренний диаметр d80 L=120

Каталожный номер:11211169

Комплект:3

Примечание:

№ на схеме:4

Наименование:Выпускная воздушная труба охладителя

Каталожный номер:03745007

Комплект:1

Примечание:

№ на схеме:5

Наименование:Рукав

Каталожный номер:11410736

Комплект:1

Примечание:

№ на схеме:6

Наименование:Зажим d44-d64

Каталожный номер:11210186

Комплект:8

Примечание:

№ на схеме:7

Наименование:Топливная труба

Каталожный номер:11415787

Комплект:1

Примечание:

№ на схеме:8

Наименование:Топливная труба

Каталожный номер:11415382

Комплект:1

Примечание:

№ на схеме:9

Наименование:Топливная труба

Каталожный номер:11415779

Комплект:1

Примечание:

№ на схеме:10

Наименование:Зажим d10-d16

Каталожный номер:11210218

Комплект:4

Примечание:

№ на схеме:11

Наименование:Болт M14X1.5X35

Каталожный номер:10410138

Комплект:2

Примечание:

№ на схеме:12

Наименование:Шайба 14

Каталожный номер:10440016

Комплект:4

Примечание:

№ на схеме:13

Наименование:Зажим трубы

Каталожный номер:11210447

Комплект:4

Примечание:

№ на схеме:14

Наименование:Топливная труба I

Каталожный номер:11415776

Комплект:1

Примечание:

№ на схеме:15

Наименование:Топливная труба II

Каталожный номер:11415777

Комплект:1

Примечание:

№ на схеме:16

Наименование:Топливный фильтр

Каталожный номер:03745005

Комплект:1

Примечание:

№ на схеме:17

Наименование:Топливная труба II

Каталожный номер:11415778

Комплект:1

Примечание:

№ на схеме:18

Наименование:Топливная труба II

Каталожный номер:11415780

Комплект:1

Примечание:

№ на схеме:19

Наименование:Левая опора задней подвески

Каталожный номер:03000205

Комплект:1

Примечание:

№ на схеме:20

Наименование:Болт M14X1.5X30

Каталожный номер:10410288

Комплект:6

Примечание:

№ на схеме:21

Наименование:Шайба 14

Каталожный номер:10440025

Комплект:6

Примечание:

№ на схеме:22

Наименование:Шайба 12

Каталожный номер:10440010

Комплект:10

Примечание:

№ на схеме:23

Наименование:Шайба 12

Каталожный номер:10440012

Комплект:10

Примечание:

№ на схеме:24

Наименование:Болт M12X1.5X30

Каталожный номер:10410163

Комплект:8

Примечание:

№ на схеме:25

Наименование:Мягкая прокладка

Каталожный номер:11210404

Комплект:2

Примечание:

№ на схеме:26

Наименование:Опора водной трубы I

Каталожный номер:03602173

Комплект:1

Примечание:

№ на схеме:27

Наименование:Изогнутая пластина

Каталожный номер:03000194

Комплект:2

Примечание:

№ на схеме:28

Наименование:Шайба 8

Каталожный номер:10440001

Комплект:16

Примечание:

№ на схеме:29

Наименование:Болт M8X20

Каталожный номер:10410011

Комплект:16

Примечание:

№ на схеме:30

Наименование:Гайка M8

Каталожный номер:10430001

Комплект:9

Примечание:

№ на схеме:31

Наименование:Сливной вентиль

Каталожный номер:10610067

Комплект:1

Примечание:

№ на схеме:32

Наименование:Рукав, внутренний диаметр d55L=120

Каталожный номер:11211507

Комплект:1

Примечание:

№ на схеме:33

Наименование:Крышка поддувной направляющей

Каталожный номер:03602075

Комплект:1

Примечание:
