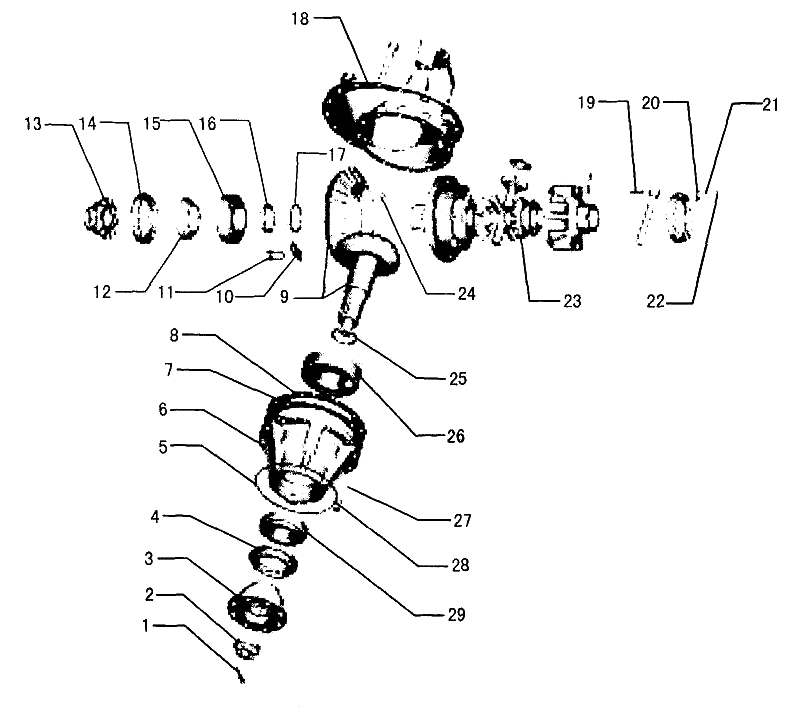

Главный редуктор 82754600

← Двигательная установка XZ30K5.45 (двигатель SC8DK280Q3) Планетарный редуктор 83588200 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Разводной штифт 5X60

Каталожный номер:51210018

Комплект:1

Примечание:

№ на схеме:2

Наименование:Гайка с буртиком

Каталожный номер:82423338

Комплект:1

Примечание:

№ на схеме:3

Наименование:Соединительный фланец

Каталожный номер:82589301

Комплект:1

Примечание:

№ на схеме:4

Наименование:Гнездо сальника

Каталожный номер:82589301

Комплект:1

Примечание:

№ на схеме:5

Наименование:Уплотнительное кольцо

Каталожный номер:82423340

Комплект:1

Примечание:

№ на схеме:6

Наименование:Гнездо подшипника

Каталожный номер:82423334

Комплект:1

Примечание:

№ на схеме:7

Наименование:Регулировочная прокладка (набор)

Каталожный номер:82423329

Комплект:1

Примечание:

№ на схеме:8

Наименование:Регулировочная прокладка (набор)

Каталожный номер:82423330

Комплект:1

Примечание:

№ на схеме:9

Наименование:Главная трансмиссионная шестерня

Каталожный номер:82423307

Комплект:1

Примечание:

№ на схеме:10

Наименование:Стопорная пластина

Каталожный номер:82469307

Комплект:8

Примечание:

№ на схеме:11

Наименование:Болт M16X1.5X30

Каталожный номер:50012022

Комплект:16

Примечание:

№ на схеме:12

Наименование:Фиксирующий зубчатый венец

Каталожный номер:82468440

Комплект:1

Примечание:

№ на схеме:13

Наименование:Подвижный зубчатый венец

Каталожный номер:82468441

Комплект:1

Примечание:

№ на схеме:14

Наименование:Гайка дифференциала

Каталожный номер:82423328

Комплект:2

Примечание:

№ на схеме:15

Наименование:Подшипник 32216

Каталожный номер:54100035

Комплект:2

Примечание:

№ на схеме:16

Наименование:Шаровая гайка

Каталожный номер:82468442

Комплект:1

Примечание:

№ на схеме:17

Наименование:Стопорная прокладка

Каталожный номер:82468443

Комплект:1

Примечание:

№ на схеме:18

Наименование:Корпус главного редуктора

Каталожный номер:82423325

Комплект:1

Примечание:

№ на схеме:19

Наименование:Разводной штифт 4X30

Каталожный номер:51210009

Комплект:4

Примечание:

№ на схеме:20

Наименование:Стопорная пластина

Каталожный номер:82423324

Комплект:2

Примечание:

№ на схеме:21

Наименование:Шайба 6

Каталожный номер:52020001

Комплект:2

Примечание:

№ на схеме:22

Наименование:Болт M6X16

Каталожный номер:50009050

Комплект:2

Примечание:

№ на схеме:23

Наименование:Дифференциал

Каталожный номер:82469303

Комплект:1

Примечание:

№ на схеме:24

Наименование:Штифт A8X20

Каталожный номер:51270017

Комплект:4

Примечание:

№ на схеме:25

Наименование:Регулировочная прокладка (набор)

Каталожный номер:82423303

Комплект:2

Примечание:

№ на схеме:26

Наименование:Подшипник 32315

Каталожный номер:54100040

Комплект:1

Примечание:

№ на схеме:27

Наименование:Шайба 12

Каталожный номер:52020004

Комплект:12

Примечание:

№ на схеме:28

Наименование:Болт M12X30

Каталожный номер:50019008

Комплект:12

Примечание:

№ на схеме:29

Наименование:Подшипник 30312

Каталожный номер:54100043

Комплект:

Примечание:
