Система управления выносными опорами QY30K.72

← Установка центрального поворотного механизма QY16K.70II (двигатель SC8DK280Q3) Двигательная установка XZ30K5.45 (двигатель SC8DK280Q3) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

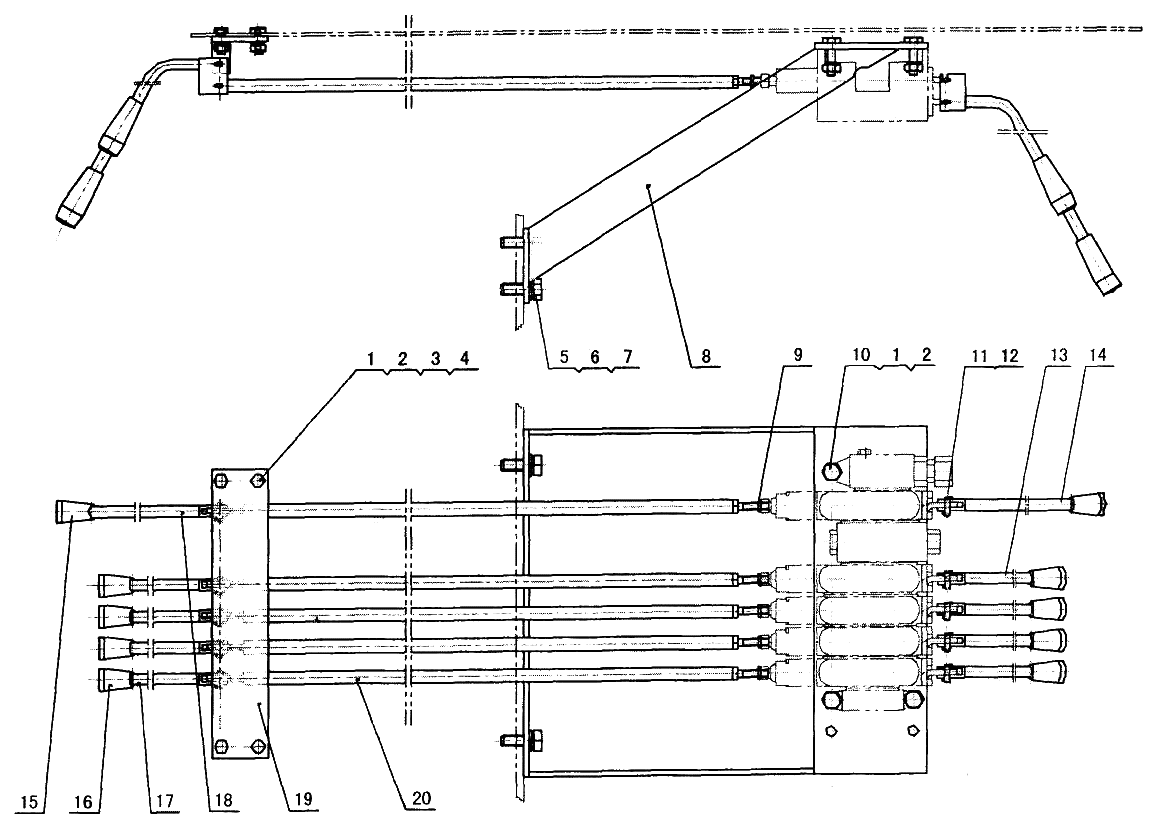

№ на схеме:1

Наименование:Шайба

Каталожный номер:10440006

Комплект:7

Примечание:

№ на схеме:2

Наименование:Гайка

Каталожный номер:10430004

Комплект:6

Примечание:

№ на схеме:3

Наименование:Шайба

Каталожный номер:10440009

Комплект:4

Примечание:

№ на схеме:4

Наименование:Болт

Каталожный номер:10420002

Комплект:4

Примечание:

№ на схеме:5

Наименование:Шайба

Каталожный номер:10440010

Комплект:4

Примечание:

№ на схеме:6

Наименование:Болт

Каталожный номер:10410043

Комплект:4

Примечание:

№ на схеме:7

Наименование:Шайба

Каталожный номер:10440012

Комплект:4

Примечание:

№ на схеме:8

Наименование:Опора многоканального клапана

Каталожный номер:03000988

Комплект:1

Примечание:

№ на схеме:9

Наименование:Гайка

Каталожный номер:10430001

Комплект:5

Примечание:

№ на схеме:10

Наименование:Болт

Каталожный номер:10430021

Комплект:3

Примечание:

№ на схеме:11

Наименование:Штифт

Каталожный номер:10470068

Комплект:20

Примечание:

№ на схеме:12

Наименование:Штифт

Каталожный номер:10470322

Комплект:20

Примечание:

№ на схеме:13

Наименование:Рычаг управления

Каталожный номер:11415104

Комплект:4

Примечание:

№ на схеме:14

Наименование:Рычаг управления

Каталожный номер:11415105

Комплект:1

Примечание:

№ на схеме:15

Наименование:Рукоятка

Каталожный номер:11411337

Комплект:2

Примечание:

№ на схеме:16

Наименование:Рукоятка

Каталожный номер:11411299

Комплект:8

Примечание:

№ на схеме:17

Наименование:Рычаг управления

Каталожный номер:11414177

Комплект:8

Примечание:

№ на схеме:18

Наименование:Рычаг управления

Каталожный номер:11414178

Комплект:2

Примечание:

№ на схеме:19

Наименование:Опора соединения

Каталожный номер:03772003

Комплект:1

Примечание:

№ на схеме:20

Наименование:Толкательный рычаг

Каталожный номер:03600615

Комплект:5

Примечание:
