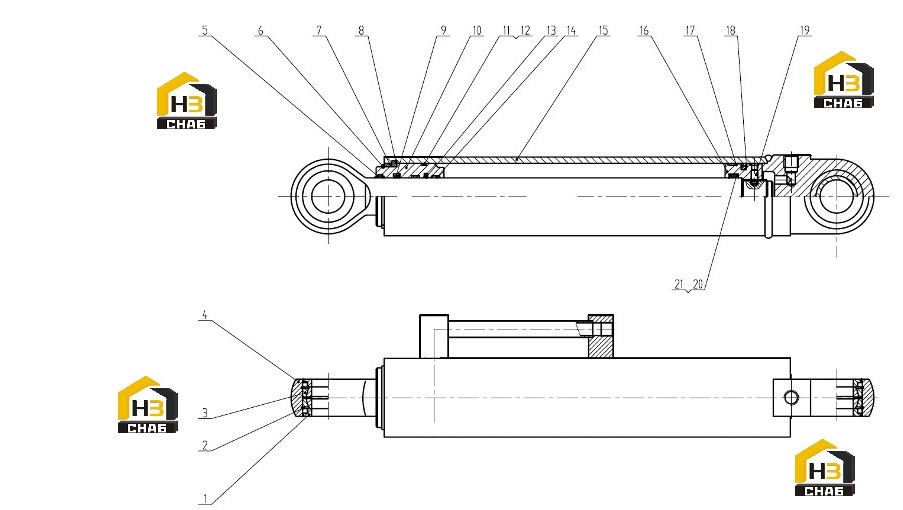

Цилиндр стрелы левый и правый (часть2)

← Цилиндр стрелы левый и правый (часть1) Клапан распределительный d32(16mpa) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Dust Proof Ring

Каталожный номер:9D00-541700-03

Комплект:4

Примечание:

№ на схеме:2

Наименование:Snap Ring

Каталожный номер:GB893.1-86

Комплект:4

Примечание:62

№ на схеме:3

Наименование:Joint Bearing

Каталожный номер:GB304.5-81

Комплект:1

Примечание:GE40ES

№ на схеме:4

Наименование:Piston Rod

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:5

Наименование:Dust Ring

Каталожный номер:CK-045

Комплект:1

Примечание:d45

№ на схеме:6

Наименование:Snap Ring

Каталожный номер:GB894.1-86

Комплект:1

Примечание:72

№ на схеме:7

Наименование:Snap Ring

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:8

Наименование:Snap Ring

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:9

Наименование:U-ring

Каталожный номер:BS4555P5008

Комплект:1

Примечание:45*55*7.3

№ на схеме:10

Наименование:Guide Sleeve

Каталожный номер:Z3G.9.1-02

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:GB1235-76

Комплект:1

Примечание:80*3.1

№ на схеме:12

Наименование:Snap Ring

Каталожный номер:GB1235-76

Комплект:1

Примечание:80*75*1.5

№ на схеме:13

Наименование:Step Ring

Каталожный номер:CKS-045

Комплект:1

Примечание:d45

№ на схеме:14

Наименование:Steal Ring

Каталожный номер:φ45*50*9.4

Комплект:2

Примечание:

№ на схеме:15

Наименование:Cylinder Body

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:16

Наименование:Piston

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:17

Наименование:Slyd Ring

Каталожный номер:φ80*75*9.4

Комплект:2

Примечание:

№ на схеме:18

Наименование:Glyd Ring

Каталожный номер:CKW-080

Комплект:1

Примечание:D80

№ на схеме:19

Наименование:Screw

Каталожный номер:GB79-85

Комплект:1

Примечание:M8*20

№ на схеме:20

Наименование:O-ring

Каталожный номер:GB1235-76

Комплект:1

Примечание:50*3.1

№ на схеме:21

Наименование:Snap Ring

Каталожный номер:GB1235-76

Комплект:2

Примечание:49.8*45*1.5
