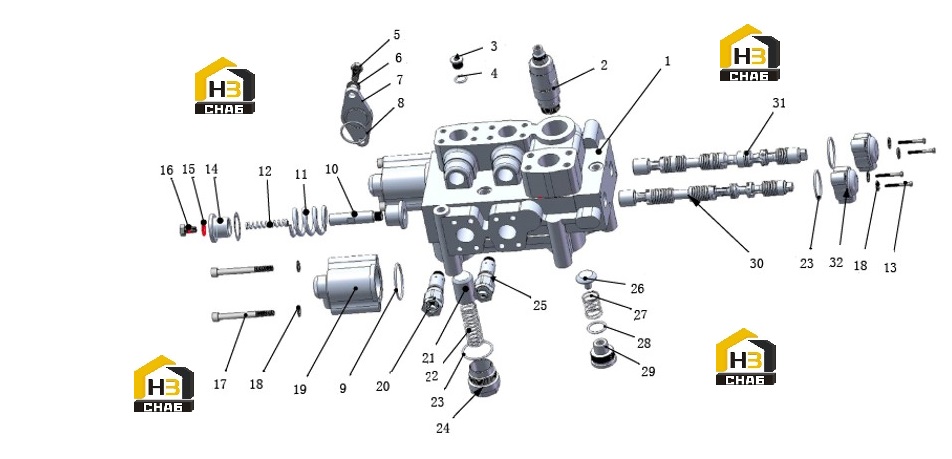

Клапан распределительный d32(16mpa)

← Цилиндр стрелы левый и правый (часть2) Клапан распределительный d32.3(16mpa) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve body

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:2

Наименование:Safety Valve

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plug

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:4

Наименование:O-Ring

Каталожный номер:GB1235-76

Комплект:2

Примечание:20X2.4

№ на схеме:5

Наименование:Bolt

Каталожный номер:GB30-76

Комплект:2

Примечание:M12X30

№ на схеме:6

Наименование:Washer

Каталожный номер:GB93-87

Комплект:2

Примечание:12

№ на схеме:7

Наименование:Cover

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-Ring

Каталожный номер:GB1235-76

Комплект:1

Примечание:45X3.1

№ на схеме:9

Наименование:O-Ring

Каталожный номер:GB1235-76

Комплект:1

Примечание:60X3.1

№ на схеме:10

Наименование:Joint

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:11

Наименование:Spring

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:12

Наименование:Spring

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:GB70-85

Комплект:4

Примечание:M10X45

№ на схеме:14

Наименование:Spring Seat

Каталожный номер:-

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:GB97.1-85

Комплект:2

Примечание:12

№ на схеме:16

Наименование:Bolt

Каталожный номер:GB30-76

Комплект:2

Примечание:M12X20

№ на схеме:17

Наименование:Screw

Каталожный номер:GB70-85

Комплект:4

Примечание:M10X100

№ на схеме:18

Наименование:Washer

Каталожный номер:GB93-87

Комплект:8

Примечание:10

№ на схеме:19

Наименование:Port End Cover

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:20

Наименование:Relief Valve

Каталожный номер:ZL50106C

Комплект:1

Примечание:

№ на схеме:21

Наименование:Valve

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:22

Наименование:Spring

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-Ring

Каталожный номер:GB1235-76

Комплект:3

Примечание:50X3.1

№ на схеме:24

Наименование:Port End Cover

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:25

Наименование:Relief Valve (high pressure)

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:26

Наименование:Valve

Каталожный номер:-

Комплект:3

Примечание:

№ на схеме:27

Наименование:Spring

Каталожный номер:-

Комплект:3

Примечание:

№ на схеме:28

Наименование:O-Ring

Каталожный номер:GB1235-76

Комплект:3

Примечание:44X3.5

№ на схеме:29

Наименование:valve Cover

Каталожный номер:-

Комплект:3

Примечание:

№ на схеме:30

Наименование:Lift Valve stem

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:31

Наименование:Tilt Valve stem

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:32

Наименование:End Cover

Каталожный номер:-

Комплект:2

Примечание:
