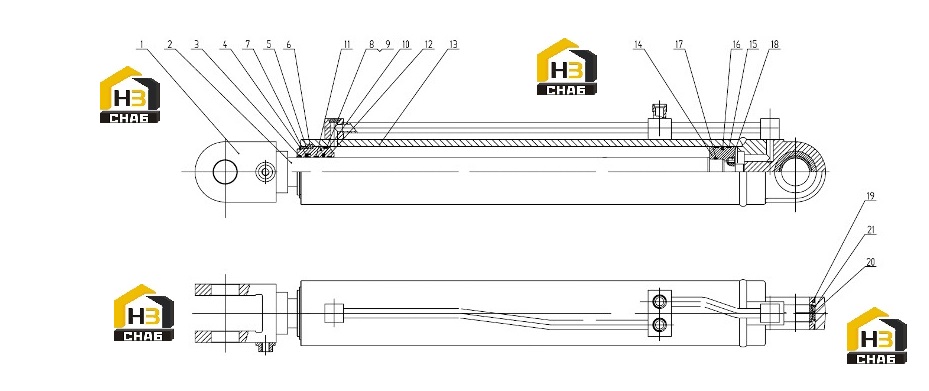

Цилиндр стрелы левый и правый (часть1)

← Цилиндр наклонный Цилиндр стрелы левый и правый (часть2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston Rod Head

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:2

Наименование:Piston Rod

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:3

Наименование:Dust Ring

Каталожный номер:CK-63

Комплект:1

Примечание:d63

№ на схеме:4

Наименование:Snap Ring

Каталожный номер:GB894.1-86

Комплект:1

Примечание:100

№ на схеме:5

Наименование:Snap Ring

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:6

Наименование:Snap Ring

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:7

Наименование:U-ring

Каталожный номер:BS6378P5008

Комплект:1

Примечание:63*78*11.4

№ на схеме:8

Наименование:O-ring

Каталожный номер:GB1235-76

Комплект:2

Примечание:110×5.7

№ на схеме:9

Наименование:Snap Ring

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:10

Наименование:Step Ring

Каталожный номер:CKS-063

Комплект:1

Примечание:d63

№ на схеме:11

Наименование:Steal Ring

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:12

Наименование:Guide Sleeve

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:13

Наименование:Cylinder Body

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:14

Наименование:Piston

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:15

Наименование:Slyd Ring

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:16

Наименование:Glyd Ring

Каталожный номер:CKW-110

Комплект:1

Примечание:D110

№ на схеме:17

Наименование:O-ring

Каталожный номер:GB1235-76

Комплект:1

Примечание:68×3.1

№ на схеме:18

Наименование:Screw

Каталожный номер:GB79-85

Комплект:1

Примечание:M8×16

№ на схеме:19

Наименование:Dust Ring

Каталожный номер:9D00-590300-03

Комплект:2

Примечание:

№ на схеме:20

Наименование:Joint Bearing

Каталожный номер:GB304.5-81

Комплект:1

Примечание:GE60ES

№ на схеме:21

Наименование:Snap Ring

Каталожный номер:GB893.1-86

Комплект:2

Примечание:90
