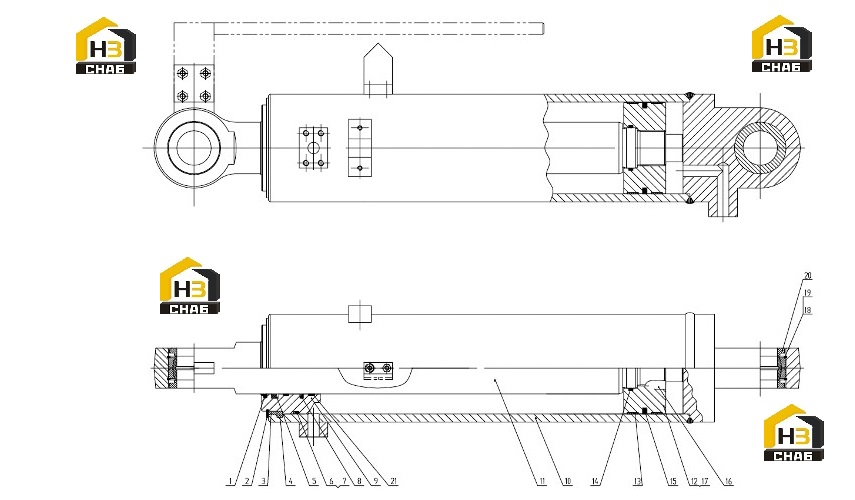

Цилиндр наклонный

← Бак гидравлический масляный Цилиндр стрелы левый и правый (часть1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Dust Proof Ring

Каталожный номер:CK-090

Комплект:1

Примечание:d90

№ на схеме:2

Наименование:Snap Ring

Каталожный номер:GB894.1-86

Комплект:1

Примечание:d150

№ на схеме:3

Наименование:Snap Ring

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:4

Наименование:Supporting Ring

Каталожный номер:95*2.5*9.4

Комплект:2

Примечание:

№ на схеме:5

Наименование:Block spline

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:6

Наименование:U-ring

Каталожный номер:B39005P5008

Комплект:1

Примечание:90*105*11.4

№ на схеме:7

Наименование:O-ring

Каталожный номер:GB1235-76

Комплект:1

Примечание:160*5.7

№ на схеме:8

Наименование:Snap Ring

Каталожный номер:ф160*4.5*2

Комплект:1

Примечание:

№ на схеме:9

Наименование:Needle

Каталожный номер:CKS-090

Комплект:1

Примечание:d90

№ на схеме:10

Наименование:Guide Sleeve

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cylinder Body

Каталожный номер:XGYG01-127-01

Комплект:1

Примечание:

№ на схеме:12

Наименование:Piston Rod

Каталожный номер:XGYG01-127-02

Комплект:1

Примечание:

№ на схеме:13

Наименование:Piston

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:14

Наименование:Supporting Ring

Каталожный номер:160*2.5*14.7

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:GB1235-76

Комплект:1

Примечание:75*5.7

№ на схеме:16

Наименование:Glyd Ring

Каталожный номер:CKW-160

Комплект:1

Примечание:D160

№ на схеме:17

Наименование:Nut

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:GB79-85

Комплект:1

Примечание:M8*20

№ на схеме:19

Наименование:Joint Bearing

Каталожный номер:GB304.5-81

Комплект:2

Примечание:GE60ES

№ на схеме:20

Наименование:Snap Ring

Каталожный номер:GB893.1-86

Комплект:4

Примечание:D90

№ на схеме:21

Наименование:Seal Ring

Каталожный номер:9D00-590300-03

Комплект:4

Примечание:
