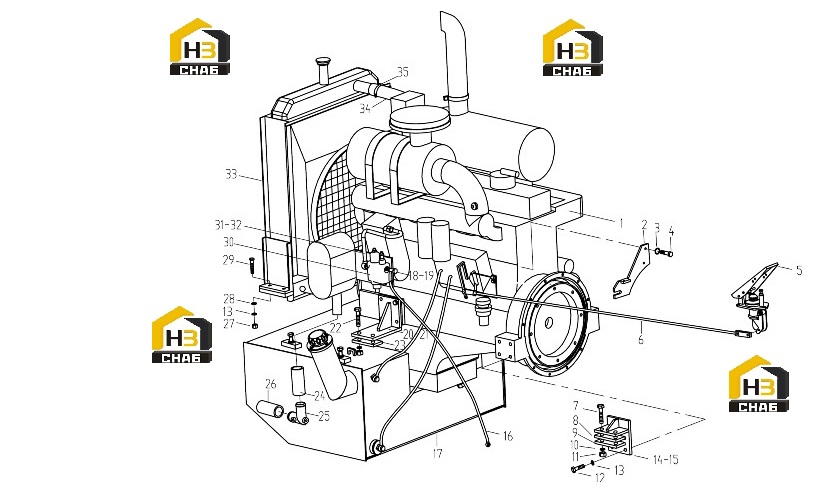

Система двигателя в сборе 252604135

← Система двигателя в сборе 252600297 Система двигателя 252601439 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Engine engine

Каталожный номер:800105031

Комплект:1

Примечание:YC6B125-T21 （BB6G4）

№ на схеме:2

Наименование:Bracket

Каталожный номер:250900172

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:805300010

Комплект:10

Примечание:GB/T93-1987 8

№ на схеме:4

Наименование:Bolt

Каталожный номер:805000018

Комплект:2

Примечание:GB/T5783-2000 M8×20

№ на схеме:5

Наименование:throttle Control

Каталожный номер:252100842

Комплект:1

Примечание:

№ на схеме:6

Наименование:throttle Control shaft

Каталожный номер:252600466

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:805000411

Комплект:4

Примечание:GB/T5782-2000 M16×80

№ на схеме:8

Наименование:Gasket

Каталожный номер:250100459

Комплект:2

Примечание:

№ на схеме:9

Наименование:Rubber Plate

Каталожный номер:250100352

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:805300011

Комплект:8

Примечание:GB/T93-1987 16

№ на схеме:11

Наименование:Nut

Каталожный номер:805200051

Комплект:8

Примечание:GB/T6170-2000 M16

№ на схеме:12

Наименование:Bolt

Каталожный номер:805000716

Комплект:16

Примечание:GB/T5783-2000 M12×30

№ на схеме:13

Наименование:Washer

Каталожный номер:805300018

Комплект:20

Примечание:GB/T93-1987 12

№ на схеме:14

Наименование:Front Bracket

Каталожный номер:250100463

Комплект:1

Примечание:

№ на схеме:15

Наименование:Front Bracket (L)

Каталожный номер:250100572

Комплект:1

Примечание:

№ на схеме:16

Наименование:inlet Hose

Каталожный номер:252600464

Комплект:1

Примечание:

№ на схеме:17

Наименование:Fuel Tank

Каталожный номер:252601475

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:250200210

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:805300032

Комплект:4

Примечание:JB/T982-1977 22

№ на схеме:20

Наименование:Right Rear Bracket

Каталожный номер:250100460

Комплект:1

Примечание:

№ на схеме:21

Наименование:Left Rear Bracket

Каталожный номер:250100461

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:805000503

Комплект:4

Примечание:GB/T5783-2000 M16×70

№ на схеме:23

Наименование:Gasket

Каталожный номер:250100351

Комплект:2

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:250900143

Комплект:1

Примечание:

№ на схеме:25

Наименование:pipe Joint

Каталожный номер:250900168

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:250900144

Комплект:1

Примечание:

№ на схеме:27

Наименование:Nut

Каталожный номер:805201516

Комплект:4

Примечание:GB/T6182-1986 M12

№ на схеме:28

Наименование:Washer

Каталожный номер:805300020

Комплект:4

Примечание:GB/T97.1-2002 12

№ на схеме:29

Наименование:Bolt

Каталожный номер:805000169

Комплект:4

Примечание:GB/T5783-2000 M12×70

№ на схеме:30

Наименование:Oil-WaterSeparator

Каталожный номер:803004037

Комплект:1

Примечание:

№ на схеме:31

Наименование:inlet Hose

Каталожный номер:250900169

Комплект:1

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:250200214

Комплект:1

Примечание:

№ на схеме:33

Наименование:Radiator Assembly

Каталожный номер:800101414

Комплект:1

Примечание:

№ на схеме:34

Наименование:Hose

Каталожный номер:252600465

Комплект:1

Примечание:

№ на схеме:35

Наименование:hoop

Каталожный номер:801900068

Комплект:6

Примечание:JB/T8870-1999 d70
