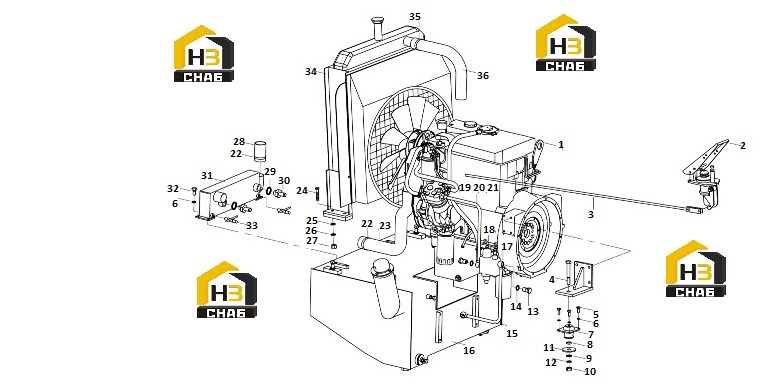

Система двигателя в сборе 252600297

← Система двигателя 252604533 Система двигателя в сборе 252604135 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Diesel Engine

Каталожный номер:800101442

Комплект:1

Примечание:1006-P6TL10

№ на схеме:2

Наименование:throttle Control

Каталожный номер:252100842

Комплект:1

Примечание:

№ на схеме:3

Наименование:throttle Control Shaft

Каталожный номер:251900820

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:805000700

Комплект:4

Примечание:GB/T5782-2000 M16×120

№ на схеме:5

Наименование:Bolt

Каталожный номер:805000727

Комплект:16

Примечание:GB/T5783-2000 M10×25

№ на схеме:6

Наименование:Washer

Каталожный номер:805300014

Комплект:20

Примечание:GB/T93-1987 10

№ на схеме:7

Наименование:Rubber bracket

Каталожный номер:801902728

Комплект:4

Примечание:

№ на схеме:8

Наименование:Adjusting Washer

Каталожный номер:251900822

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:805300013

Комплект:4

Примечание:GB/T97.1-2002 16

№ на схеме:10

Наименование:Nut

Каталожный номер:805200051

Комплект:4

Примечание:GB/T6170-2000 M16

№ на схеме:11

Наименование:Plate

Каталожный номер:251900821

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:805300011

Комплект:4

Примечание:GB/T93-1987 16

№ на схеме:13

Наименование:Bolt

Каталожный номер:250200210

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:805300032

Комплект:4

Примечание:JB/T982-1977 22

№ на схеме:15

Наименование:inlet Hose

Каталожный номер:252600464

Комплект:1

Примечание:

№ на схеме:16

Наименование:Fuel Tank

Каталожный номер:252601573

Комплект:1

Примечание:

№ на схеме:17

Наименование:joint

Каталожный номер:250200213

Комплект:1

Примечание:

№ на схеме:18

Наименование:Oil-Water Separator

Каталожный номер:803004037

Комплект:1

Примечание:

№ на схеме:19

Наименование:inlet Hose

Каталожный номер:251900867

Комплект:1

Примечание:

№ на схеме:20

Наименование:joint

Каталожный номер:250100266

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:250100267

Комплект:1

Примечание:

№ на схеме:22

Наименование:Drain Pipe

Каталожный номер:252601663

Комплект:1

Примечание:

№ на схеме:23

Наименование:Double-wire Hoop

Каталожный номер:801902702

Комплект:4

Примечание:JB/T3616.1 63-68

№ на схеме:24

Наименование:Bolt

Каталожный номер:805000169

Комплект:4

Примечание:GB/T5783-2000 M12×70

№ на схеме:25

Наименование:Washer

Каталожный номер:805300020

Комплект:4

Примечание:GB/T97.1-2002 12

№ на схеме:26

Наименование:Washer

Каталожный номер:805300018

Комплект:4

Примечание:GB/T93-1987 12

№ на схеме:27

Наименование:Nut

Каталожный номер:805201516

Комплект:4

Примечание:GB/T6182-1986 M12

№ на схеме:28

Наименование:Hose

Каталожный номер:252601664

Комплект:1

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:805300038

Комплект:2

Примечание:JB/T982-1977 27

№ на схеме:30

Наименование:joint

Каталожный номер:251900955

Комплект:2

Примечание:

№ на схеме:31

Наименование:Oil Radiator

Каталожный номер:803004133

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt

Каталожный номер:805000714

Комплект:4

Примечание:GB/T5783-2000 M10×20

№ на схеме:33

Наименование:drain Valve

Каталожный номер:227301565

Комплект:2

Примечание:

№ на схеме:34

Наименование:intercooler

Каталожный номер:800101424

Комплект:1

Примечание:

№ на схеме:35

Наименование:Double-wire Hoop

Каталожный номер:801902701

Комплект:2

Примечание:JB/T3616.1 57-62

№ на схеме:36

Наименование:Hose

Каталожный номер:252601665

Комплект:1

Примечание:
