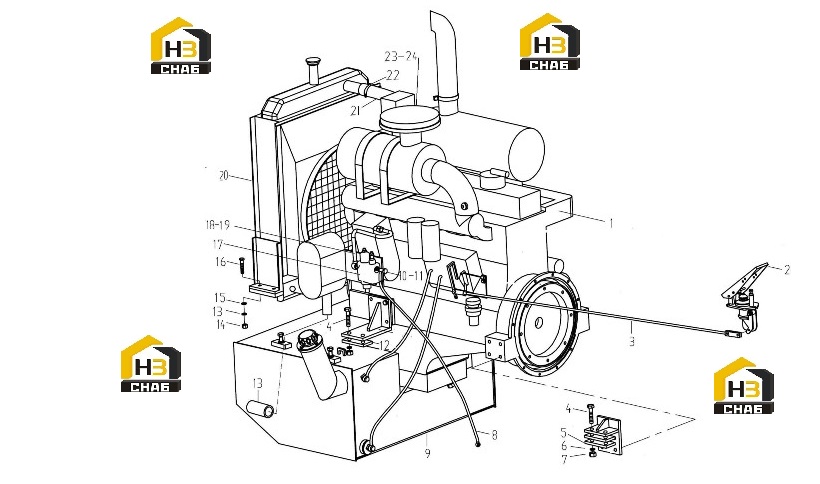

Система двигателя 252601439

← Система двигателя в сборе 252604135 Система двигателя 252603991 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Diesel Engine

Каталожный номер:800105104

Комплект:1

Примечание:WP6G125E22 (DHB06G0101)

№ на схеме:2

Наименование:throttle Control

Каталожный номер:252100842

Комплект:1

Примечание:

№ на схеме:3

Наименование:throttle Control Shaft

Каталожный номер:252601640

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:805000411

Комплект:4

Примечание:GB/T5782-2000 M16×80

№ на схеме:5

Наименование:pad

Каталожный номер:250100352

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:805300011

Комплект:8

Примечание:GB/T93-1987 16

№ на схеме:7

Наименование:Nut

Каталожный номер:805200051

Комплект:8

Примечание:GB/T6170-2000 M16

№ на схеме:8

Наименование:inlet Hose

Каталожный номер:252600464

Комплект:1

Примечание:

№ на схеме:9

Наименование:Fuel Tank

Каталожный номер:252601475

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:269900183

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:805301414

Комплект:4

Примечание:JB/T982-1977 22

№ на схеме:12

Наименование:Gasket

Каталожный номер:250100351

Комплект:2

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:250900401

Комплект:1

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:805201516

Комплект:4

Примечание:GB/T6182-1986 M12

№ на схеме:15

Наименование:Washer

Каталожный номер:805300020

Комплект:4

Примечание:GB/T97.1-2002 12

№ на схеме:16

Наименование:Bolt

Каталожный номер:805000169

Комплект:4

Примечание:GB/T5783-2000 M12×70

№ на схеме:17

Наименование:Oil-WaterSeparator

Каталожный номер:803004037

Комплект:1

Примечание:

№ на схеме:18

Наименование:inlet Hose

Каталожный номер:250900400

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:250200214

Комплект:1

Примечание:

№ на схеме:20

Наименование:Radiator Assembly

Каталожный номер:800101767

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:250900402

Комплект:1

Примечание:

№ на схеме:22

Наименование:hoop

Каталожный номер:801900068

Комплект:6

Примечание:JB/T8870-1999 d70

№ на схеме:23

Наименование:hoop

Каталожный номер:859923860

Комплект:6

Примечание:JB/T8870-1999 d25

№ на схеме:24

Наименование:Vent Pipe

Каталожный номер:250900406

Комплект:1

Примечание:
