Узел гусеничный 0041601000

← Рама с комплектующими 0041602069 Рама гусеничная с комплектующими 0041601001&0041601041 →

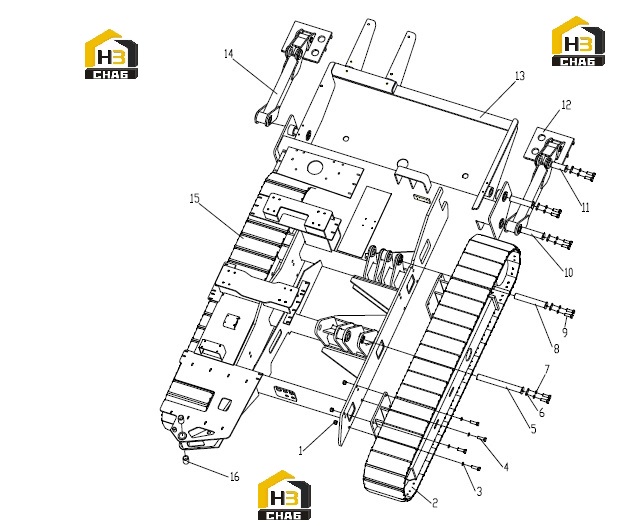

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut

Каталожный номер:104030165

Комплект:16

Примечание:M20 GB/T889.1

№ на схеме:2

Наименование:L.H. Crawler

Каталожный номер:0041601001

Комплект:1

Примечание:

№ на схеме:2

Наименование:L.H. Crawler

Каталожный номер:0041601200

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:104040027

Комплект:16

Примечание:20 GB/T97.1

№ на схеме:4

Наименование:Bolt

Каталожный номер:104000034

Комплект:16

Примечание:M20x60 GB/T5782-10.9

№ на схеме:5

Наименование:Pin

Каталожный номер:0041601191

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cover

Каталожный номер:0041301017

Комплект:8

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:104040008

Комплект:16

Примечание:10 GB/T93

№ на схеме:8

Наименование:Pin

Каталожный номер:0041601043

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:104020084

Комплект:16

Примечание:M10x20 GB/T70.1

№ на схеме:10

Наименование:Pin

Каталожный номер:0041301014

Комплект:4

Примечание:

№ на схеме:11

Наименование:Pin

Каталожный номер:0041301016

Комплект:2

Примечание:

№ на схеме:12

Наименование:Left Tube

Каталожный номер:0041301019

Комплект:-

Примечание:

№ на схеме:13

Наименование:Main Frame

Каталожный номер:0041601066

Комплект:1

Примечание:

№ на схеме:14

Наименование:Right Tube

Каталожный номер:0041301021

Комплект:1

Примечание:

№ на схеме:15

Наименование:R.H. Crawler

Каталожный номер:0041601041

Комплект:1

Примечание:

№ на схеме:15

Наименование:R.H. Crawler

Каталожный номер:0041601088

Комплект:1

Примечание:

№ на схеме:16

Наименование:Oilless Bearing

Каталожный номер:105000022

Комплект:2

Примечание:SF-1 4540
