Рама с комплектующими 0041602069

Рама с комплектующими 0041602069

← Рама буровая и цепь тяги 0043002000 Узел гусеничный 0041601000 →

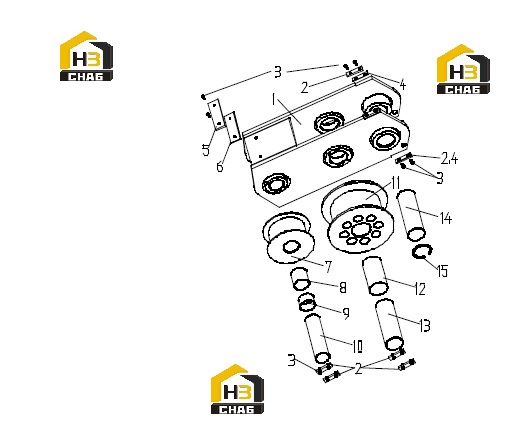

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Mount Frame
Каталожный номер:0041602070
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Plate
Каталожный номер:111030089
Комплект:12
Примечание:JSP-1-18x75x10
0 ₽
шт
№ на схеме:3
Наименование:Bolt
Каталожный номер:104020261
Комплект:28
Примечание:M6x15 GB/T70.2
0 ₽
шт
№ на схеме:4
Наименование:Shim
Каталожный номер:0041602078
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Plate
Каталожный номер:111030090
Комплект:2
Примечание:JSP-1-48x160x10
0 ₽
шт
№ на схеме:6
Наименование:Shim
Каталожный номер:0041602079
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Roller
Каталожный номер:004140058
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bearing
Каталожный номер:105000025
Комплект:1
Примечание:SF-16540
0 ₽
шт
№ на схеме:9
Наименование:Bearing
Каталожный номер:105000026
Комплект:1
Примечание:SF-16570
0 ₽
шт
№ на схеме:10
Наименование:Shaft
Каталожный номер:0041602080
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Front Roller
Каталожный номер:0041602081
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bearing
Каталожный номер:105000135
Комплект:2
Примечание:SF-1 8080
0 ₽
шт
№ на схеме:13
Наименование:Shaft
Каталожный номер:0041602082
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Pin
Каталожный номер:0041602083
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Spacer
Каталожный номер:104050011
Комплект:2
Примечание:80 GB/T893.1
