Рама буровая и цепь тяги 0043002000

← Рама буровой установки 0042202000 Рама с комплектующими 0041602069 →

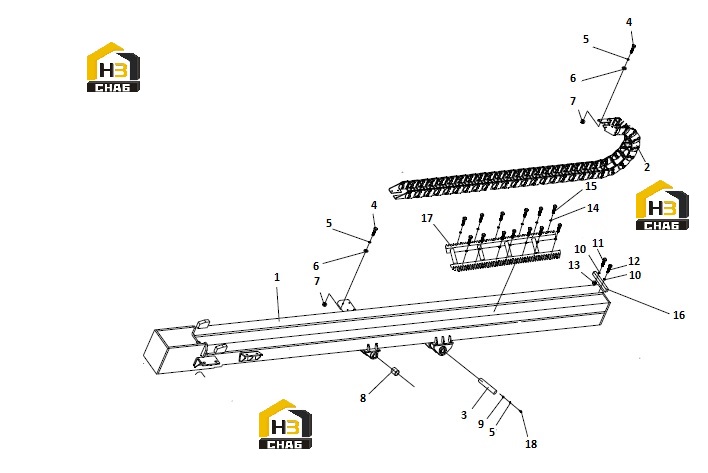

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Frame

Каталожный номер:0043002001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose Trac

Каталожный номер:103060347

Комплект:1

Примечание:TL125III-300x170x3125

№ на схеме:3

Наименование:Axes

Каталожный номер:0041602066

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:104000082

Комплект:8

Примечание:M10X30 GB/T5783

№ на схеме:5

Наименование:Washer

Каталожный номер:104040008

Комплект:10

Примечание:10 GB/T93

№ на схеме:6

Наименование:Washer

Каталожный номер:104040030

Комплект:16

Примечание:10 GB/T97.1

№ на схеме:7

Наименование:Nut

Каталожный номер:104030024

Комплект:8

Примечание:M10 GB/T6170

№ на схеме:8

Наименование:Spring

Каталожный номер:105000138

Комплект:4

Примечание:SF-1 5060

№ на схеме:9

Наименование:Baffle

Каталожный номер:0041802062

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:104040022

Комплект:5

Примечание:24 GB/T93

№ на схеме:11

Наименование:Bolt

Каталожный номер:104000344

Комплект:2

Примечание:M24X80 GB/T5782

№ на схеме:12

Наименование:Bolt

Каталожный номер:104000529

Комплект:3

Примечание:M24X60 GB/T5782

№ на схеме:13

Наименование:Nut

Каталожный номер:104030039

Комплект:2

Примечание:M24 GB/T6170

№ на схеме:14

Наименование:Washer

Каталожный номер:104040004

Комплект:48

Примечание:16 GB/T93

№ на схеме:15

Наименование:Bolt

Каталожный номер:104020519

Комплект:48

Примечание:M16X100-10.9 GB/T70.1

№ на схеме:16

Наименование:Limitr

Каталожный номер:0043002022

Комплект:1

Примечание:

№ на схеме:17

Наименование:Rack

Каталожный номер:0043002019

Комплект:3

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:104000077

Комплект:2

Примечание:M10X20 GB/T5783
